一、先進封裝貼片模式

先進封裝貼片模式主要涉及到的是半導體封裝技術，它是半導體制造過程中不可或缺的一部分，其目的是為了保護芯片，提高其電氣性能，并實現與其他電子元件的有效連接。以下是幾種常見的先進封裝貼片模式：

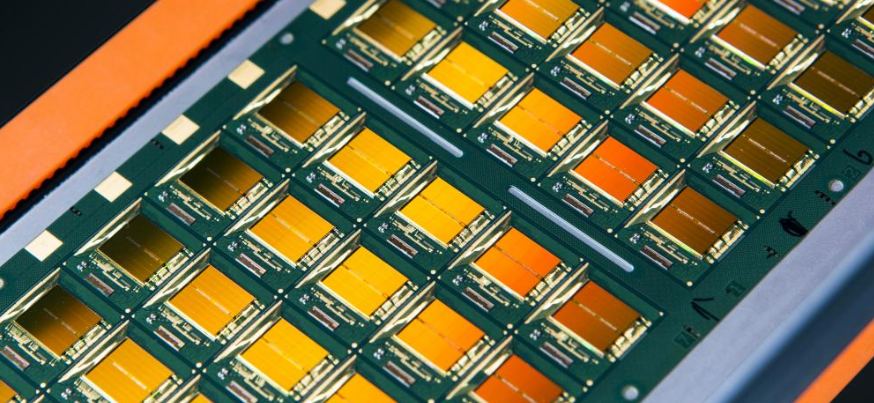

1. 倒裝（Flip Chip）封裝貼片模式

倒裝封裝，也稱為Flip Chip封裝，是一種將集成電路（IC）的有源區朝下放置的技術。在這種封裝模式中，芯片通過焊料凸點（Bumping）與基板上的觸墊（Pad）相連。這種封裝方式可以顯著減小封裝尺寸，提高器件速度和散熱能力。

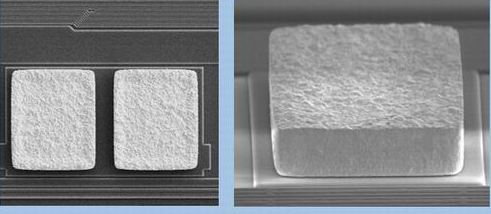

2. 凸塊（Bumping）封裝貼片模式

凸塊封裝技術是倒裝封裝的重要組成部分，它涉及到在晶圓上制作外延材料，形成焊料凸點，以便實現芯片與電路的連接。這種技術可以有效提高封裝效率，降低產品成本。

3. 晶圓級封裝（Wafer Level Package, WLP）封裝貼片模式

晶圓級封裝是一種將多個 dies 直接封裝在晶圓上的技術。這種封裝方式可以大幅減少封裝面積，提高封裝密度，并簡化封裝流程。WLP 包括多種變體，如Fine-pitch L evel Wafer Packaging (FLWP)、Low Profile Wafer Level Packaging (LPWLP)等。

4. 2.5D/3D封裝貼片模式

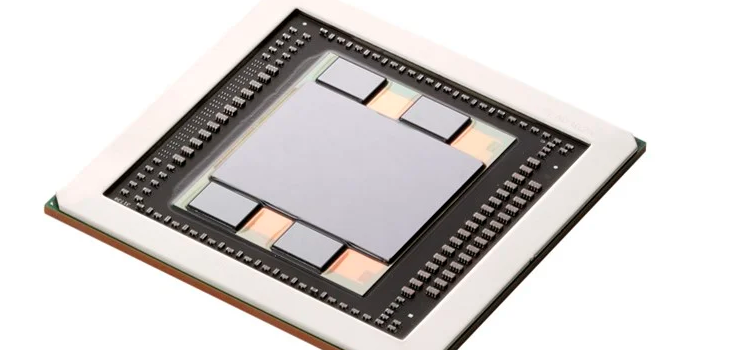

2.5D/3D封裝技術包括通過硅通孔（TSV）實現多層堆疊的封裝方式。這種封裝技術可以實現更復雜的電路布局，提高芯片性能和功能。2.5D封裝通常涉及一個中間層（interposer），用于連接頂層和底層的 dies。

5. 系統級封裝（SiP）封裝貼片模式

系統級封裝是將多個功能芯片集成在一個封裝內，從而實現一個基本完整的功能。這種封裝方式具有較高的靈活性和廣泛的兼容性，成本較低，生產周期更短。

6. SMT（Surface Mount Technology）貼片模式

SMT 是一種表面貼裝技術，它涉及將電子元器件通過貼片機精確安裝到PCB的焊盤上。SMT 技術的優點包括提高加工效率，提高設計效率，減少設計成本，以及提高封裝效率，降低產品成本。

以上就是幾種常見的先進封裝貼片模式，它們各自具有獨特的優點和適用場景，可以根據具體的需求選擇合適的封裝技術。

 二、先進封裝芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
