以下是關于倒裝封裝（Flip-Chip）工藝技術應用市場的分析，綜合行業數據和技術趨勢：

一、市場規模與增長趨勢

1. 整體市場表現

• FCBGA（倒裝球柵格陣列封裝）：2020年市場規模100億美元，預計2025年達120億美元（CAGR 3.7%），占據倒裝封裝市場主導地位。

• FCCSP（倒裝芯片尺寸封裝）：2020年市場規模55億美元，2026年預計增至80億美元（CAGR 7.7%），增速顯著高于行業平均水平。

• 2023年全球倒裝封裝市場規模約280億美元，預計到2036年將突破500億美元，復合年增長率（CAGR）達7%。

• 倒裝封裝的兩大主流工藝中：

2. 區域市場分布

• 亞太地區是最大市場，占全球份額超50%，主要受益于中國、韓國等國家的消費電子和汽車產業鏈。

• 中國先進封裝滲透率約39%（2023年），低于全球水平，但未來增長潛力巨大，預計2025年市場規模超1100億元。

•


二、主要應用領域分析

1. 消費電子

• 智能手機/移動設備：倒裝封裝用于CPU、射頻模組等核心部件，滿足高密度I/O和散熱需求，例如高通、聯發科芯片的封裝。

• 筆記本電腦/HPC：FCBGA因高頻率、低電磁干擾特性，廣泛應用于高性能處理器封裝。

2. 汽車電子

• 自動駕駛和電動化趨勢推動需求，倒裝封裝用于ADAS芯片、車載傳感器等，要求高可靠性和耐高溫性能。

3. AI與數據中心

• 高性能計算（HPC）和AI芯片依賴倒裝封裝提升信號傳輸速度和散熱效率，例如英偉達GPU、AMD處理器采用2.5D/3D封裝技術。

4. 存儲與通信

• 存儲器芯片：FCCSP在DRAM封裝中占優，支持小型化與高速信號處理，被三星、SK海力士采用。

• 5G/物聯網：射頻前端模塊（如毫米波AiP）依賴倒裝封裝實現高集成度。

•


三、競爭格局與核心廠商

1. 國際龍頭

• 日月光（ASE）：FCCSP領域市占率23%（2020年），技術領先。

• 三星/安靠（Amkor）：分別占據14%和10%的FCCSP市場份額，主攻消費電子和汽車市場。

• Intel/TSMC：聚焦FCBGA和先進封裝（如CoWoS），服務高性能計算需求。

2. 中國廠商崛起

• 長電科技/通富微電：在FCBGA和2.5D封裝領域加速布局，2023年研發投入占比提升至8%-10%。

• 華天科技：擴大FCCSP產能，重點拓展汽車電子客戶。

四、技術驅動與未來趨勢

1. 技術創新方向

• 高密度互連：通過RDL（再布線層）和硅通孔（TSV）技術提升I/O密度，支持Chiplet異構集成。

• 材料升級：采用低損耗基板、新型底部填充膠，解決熱膨脹系數不匹配問題。

2. 市場需求變化

• 微型化與多功能化：3D封裝、系統級封裝（SiP）需求增長，倒裝技術成為關鍵支撐。

• 綠色制造：環保法規趨嚴，推動無鉛焊料和可回收材料應用。

五、挑戰與機遇

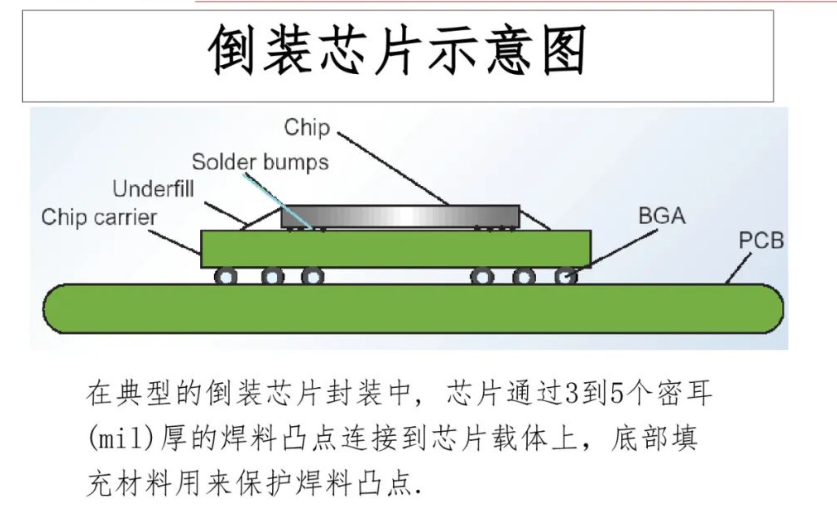

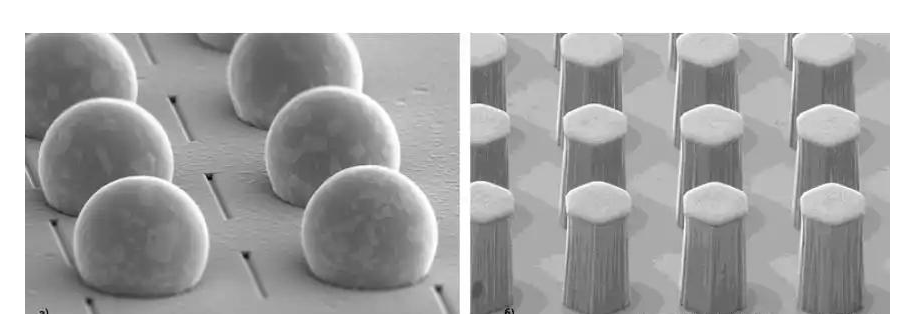

• 挑戰：工藝復雜度高（如凸點制作精度需達微米級）、設備投資大（光刻機/貼片機成本高昂）。

• 機遇：中國半導體國產化替代加速，政策扶持（如“十四五”規劃）推動本土產業鏈升級。

總結：倒裝封裝技術在高性能、小型化需求驅動下，正從消費電子向汽車、AI等領域快速滲透。未來需關注亞太市場增長、中國廠商技術突破，以及3D封裝與Chiplet集成的技術迭代。

倒裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
