以下是關于主要半導體封裝技術及其特點、應用市場和發展趨勢的系統分析，結合行業最新動態與技術演進路徑整理：

一、主流半導體封裝技術及特點

1. 傳統封裝技術

• 特點：表面貼裝、引線短間距小，提升封裝密度和電氣性能，但引腳數受限。

• 特點：引腳通孔插裝、體積大、集成度低，適用于早期低復雜度芯片。

• DIP/SIP（雙列/單列直插式封裝）

• SOP/PQFP（小外型/四邊引線扁平封裝）



2. 先進封裝技術

• 特點：3D堆疊互連，突破物理層限制，支持高帶寬內存（HBM）和AI芯片。

• 特點：多芯片異構集成（如CPU+內存+傳感器），實現功能系統化，減小體積。

• 特點：芯片直接倒裝焊接至基板，縮短信號路徑，提升高頻性能。

• 特點：封裝體積≈芯片尺寸，成本低、抗沖擊性強，適用于手機/可穿戴設備。

• 特點：焊球陣列替代引腳，高I/O密度、優異散熱性，廣泛用于CPU/GPU。

• BGA（球柵陣列封裝）

• CSP（芯片尺寸封裝）

• Flip-Chip（倒裝芯片）

• SiP（系統級封裝）

• Fan-Out/TSV（扇出型/硅通孔封裝）

二、核心應用市場分析

1. 消費電子（占比最高）

• 需求：智能手機、穿戴設備需超薄封裝（如CSP），兼顧性能與小型化。

• 案例：SiP集成傳感器助力TWS耳機多功能化。

2. 高性能計算與通信

• AI/5G芯片：CoWoS（臺積電2.5D封裝）支持NVIDIA H100等大算力芯片；高頻通信依賴Flip-Chip降低信號損耗。

3. 汽車電子

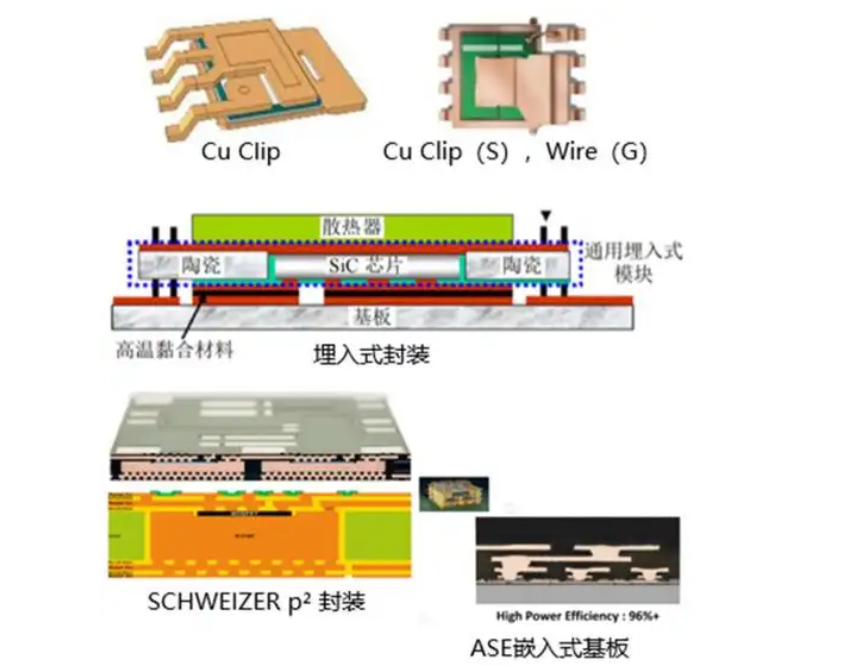

• 要求：耐高溫振動、高可靠性，如BGA用于ECU，SiC功率器件采用燒結銀焊接技術。

4. 醫療與工業

• 生物相容性：起搏器封裝需通過生物安全認證1；工業控制器強調長壽命封裝。

三、未來發展趨勢

1. 技術融合與創新

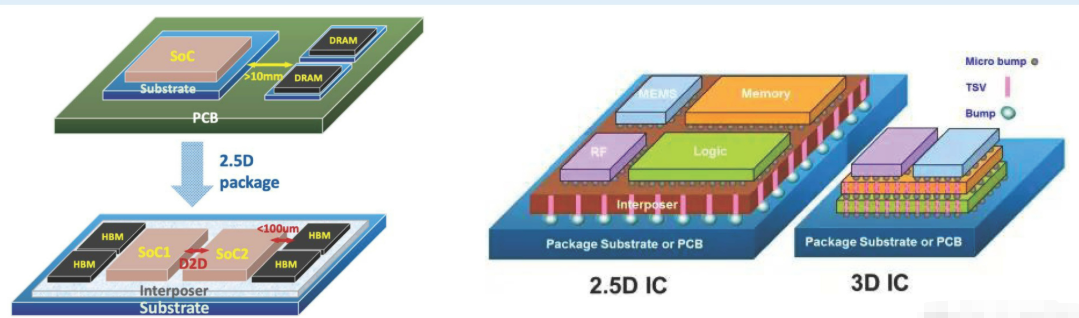

• 異構集成：3DIC將邏輯芯片、存儲、射頻模塊垂直堆疊，提升能效比。

• 封裝-測試一體化：晶圓級測試（WLT）縮短生產周期，降低成本。

2. 材料與工藝升級

• 環保材料：生物可降解塑封料替代環氧樹脂，減少污染。

• 第三代半導體適配：GaN/SiC器件推動高導熱封裝材料（如氮化鋁基板）發展。

3. 市場擴張與區域轉移

• 新興市場：塞內加爾等國家憑借低勞動力成本吸引封裝產能。

• 國產替代加速：中國在環氧塑封料（占比30%）和Fan-Out技術領域持續突破。

4. 智能化制造

• AI視覺檢測、自動化機器人提升良率，適應復雜封裝工藝（如TSV微孔加工）。

四、關鍵數據與預測

• 市場規模：全球半導體封裝材料市場預計2030年達340億美元，年復合增長率約9%。

• 技術滲透：先進封裝（含F(xiàn)an-Out/3DIC）在AI芯片中占比超70%，2026年市場規模將突破960億美元。

合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
