一、芯粒（Chiplet）集成概念

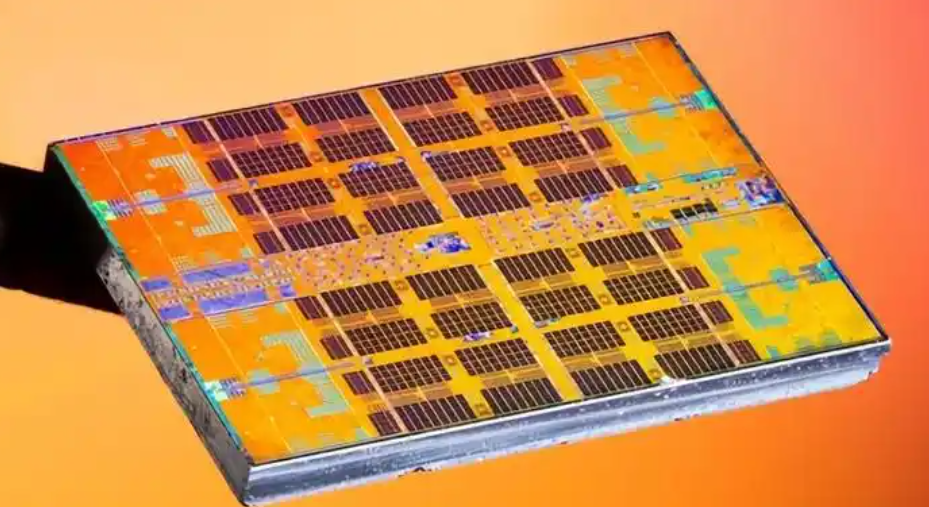

芯粒（Chiplet）是一種將復雜功能模塊分解為獨立的小芯片（裸片），通過先進封裝技術（如2.5D/3D堆疊、硅通孔）集成的系統級芯片（SiP）技術。其核心優勢包括：

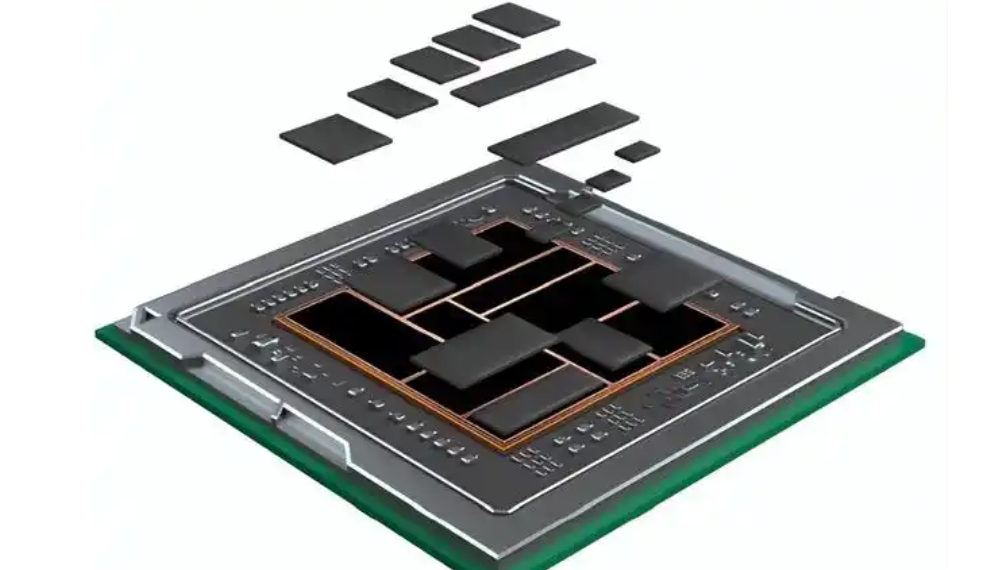

1. 模塊化設計：將SoC拆分為CPU、GPU、存儲等獨立芯粒，支持靈活組合。

2. 成本優化：復用成熟工藝IP核，降低40%以上開發成本，突破先進制程物理極限。

3. 性能提升：通過異構集成（如3D堆疊）實現更高帶寬密度（達2.3倍2.5D封裝）和更低延遲（<1ns）。

二、芯粒集成工藝流程

1. 設計與分解

• 將SoC功能拆分為多個芯粒（如計算、存儲、I/O模塊），采用UCIe等標準接口協議。

2. 制造與驗證

• 不同工藝節點（如7nm/5nm）芯粒分別流片，通過硅驗證確保物理正確性。

3. 先進封裝

• 采用TSV（硅通孔）、混合鍵合、微凸塊等技術實現高密度互連，如臺積電SoWoS技術支持4層3D堆疊。

4. 測試與封裝

• 使用ATE設備（如華為哈勃投資方案）進行2.5D/3D封裝測試，覆蓋率達98.6%。

三、芯粒應用市場

1. 高性能計算（HPC）

• AI訓練：英偉達Grace Hopper超級芯片支持萬億參數模型，算力密度提升10倍。

• 超算：AMD EPYC芯粒處理器使Frontier超算算力突破2 ExaFLOPS。

2. 汽車電子

• 智能駕駛：Mobileye EyeQ Ultra集成4顆ISP芯粒，支持16路8K攝像頭輸入。

• 功率半導體：比亞迪SiC模塊芯粒集成，電驅系統效率達98.5%。

3. 消費電子

• AR/VR：蘋果MR頭顯采用GPU+NPU+ISP芯粒，延遲<15ms。

• 智能手機：高通驍龍8 Gen4模塊化設計，5G基帶功耗降低40%。

四、發展趨勢與挑戰

1. 技術融合創新

• 存算一體：ReRAM芯粒構建近存計算單元，AI推理能效比提升100倍。

• 光子互聯：英特爾1.6T硅光子引擎取代電互連，延遲降至10ps級。

2. 產業鏈重構

• EDA工具開源：RISC-V聯盟推動定制化指令集芯粒發展。

• 國產替代加速：中國芯粒市場規模2025年達8.2億美元，國產化率提升至28%。

3. 市場增長

• 全球市場規模預計2030年達1449億美元（CAGR 31%），中國長三角、珠三角成核心產能區。

4. 挑戰

• 封裝良率、散熱控制（微流道冷卻技術）及測試驗證仍是瓶頸。

總結

芯粒技術通過模塊化設計和先進封裝，成為后摩爾時代突破算力瓶頸的關鍵路徑。未來將加速在AI、汽車、消費電子等領域的滲透，并推動產業鏈從“單片集成”向“異構協同”轉型。

合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
