一、先進封裝結構及工藝解析

1. 主要封裝結構類型

• 倒裝焊（Flip Chip）：通過凸點實現芯片與基板的直接連接，縮短信號路徑，提升傳輸速度和穩定性。廣泛應用于消費電子和高性能計算領域。

• 晶圓級封裝（WLP）：在晶圓階段完成封裝，減少切割和組裝步驟，適用于小尺寸芯片和系統級封裝（SiP），成本低且效率高。

•


• 2.5D/3D封裝：

• 2.5D：通過中介層（Interposer）實現芯片間互聯，如臺積電的CoWoS技術，用于GPU和AI芯片的高密度集成。

• 3D：垂直堆疊芯片并通過硅通孔（TSV）連接，典型應用包括HBM（高帶寬內存）和存儲器芯片。

• 扇出型封裝（FOWLP）：將芯片嵌入基板并形成扇出結構，提升散熱和布線靈活性，蘋果A系列芯片即采用此技術。

•


2. 關鍵技術與工藝流程

• 異質集成：整合不同材料、工藝的芯片模塊（如CPU+GPU+存儲），通過先進互連技術（TSV、RDL）實現協同工作。

•


• 設備與材料：

• 關鍵設備包括固晶機（高精度定位）、植球機（凸點制造）、檢測設備等，博眾半導體的共晶貼片機代表高精度工藝。

• 材料方面，低介電常數（low-k）材料、高導熱硅膠等提升電氣性能和散熱效率。

二、核心市場應用領域

1. 高性能計算（HPC）與AI

• 應用場景：GPU、AI加速器（如英偉達H100）、云端服務器。

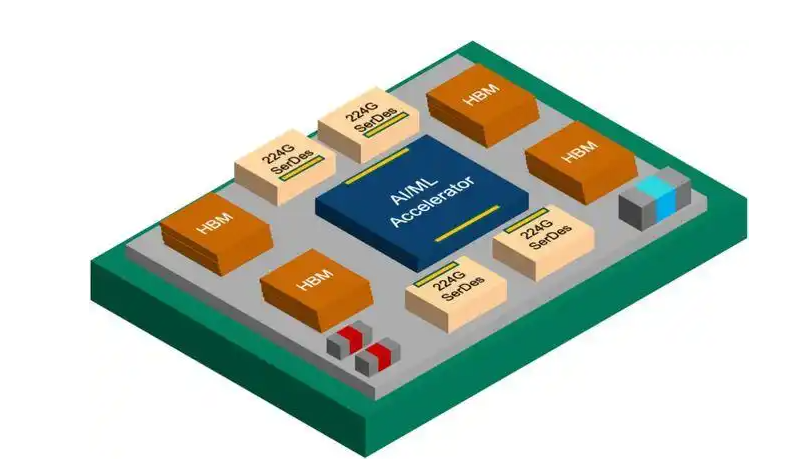

• 技術需求：通過2.5D/3D封裝集成HBM和計算芯片，降低數據傳輸延遲（如臺積電CoWoS支持AMD MI300X芯片堆疊）。

2. 移動設備與消費電子

• 智能手機：蘋果A系列、華為麒麟芯片采用FOWLP和扇出封裝，縮小體積并提升能效。

• 可穿戴設備：小型化需求推動晶圓級封裝（WLP）和系統級封裝（SiP）應用。

3. 汽車電子

• ADAS與自動駕駛：特斯拉HW4.0采用三星FOSiP封裝，集成傳感器和AI芯片，滿足高可靠性要求。

• 電源管理：甬矽電子等廠商通過SiP技術整合電源模塊，提升汽車電子集成度。

4. 5G通信與物聯網（IoT）

• 基站與射頻前端：Qorvo等企業使用扇出封裝集成射頻芯片和濾波器，支持高頻信號傳輸。

• 物聯網終端：低功耗、小型化需求推動WLP和微凸塊（MEP）技術應用。

三、市場趨勢與競爭格局

1. 市場規模與增長

• 全球先進封裝市場2022年達380億美元，預計2029年以7.7% CAGR增長至700億美元，亞太地區占比超50%。

• 細分領域中，嵌入式芯片（Chiplet）、2.5D/3D封裝增速最快，2025年收入將超傳統封裝。

2. 競爭格局

• 代工廠主導：臺積電（InFO、CoWoS）、三星（X-Cube）、英特爾（Foveros）通過技術迭代鞏固優勢。

• 設備與材料供應商：ASM、KLA提供高精度設備；杜邦、聯瑞新材開發先進封裝材料。

• 國內企業崛起：長電科技、通富微電等通過SiP和TSV技術切入高端市場，文一科技專注封裝設備國產化。

3. 未來趨勢

• 技術融合：異質集成與Chiplet生態加速，如臺積電SoIC實現芯片間25μm間距互聯。

• 綠色制造：環保材料和節能工藝成為政策驅動方向，歐盟《芯片法案》要求降低封裝能耗。

總結

先進封裝通過結構創新和工藝突破，成為突破摩爾定律瓶頸的關鍵技術。其應用已滲透至HPC、汽車、通信等核心領域，未來將向更小尺寸、更高集成度、更低功耗方向演進。市場格局中，代工廠與本土企業競合加劇，技術迭代與生態建設是競爭焦點。

先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
