以下關于功率運算放大器封裝技術流程和應用市場的介紹，綜合了行業技術規范及市場動態分析：

一、封裝技術流程

功率運算放大器的封裝流程直接影響其散熱性能、可靠性和集成度，主要包含以下核心環節：

1. 劃片與分選

• 采用高精度劃片機（如日本DISCO設備）切割晶圓，刀片厚度約25μm，確保芯片損耗最小化。

• 分選環節通過光學檢測篩選合格芯片，剔除缺陷品。

2. 粘片（Die Attach）

• 使用自動粘片機將芯片固定至引線框架或陶瓷基板，材料選擇上需兼顧導熱性（如銀膠或共晶焊接）與熱膨脹系數匹配，降低熱應力。

3. 互連技術

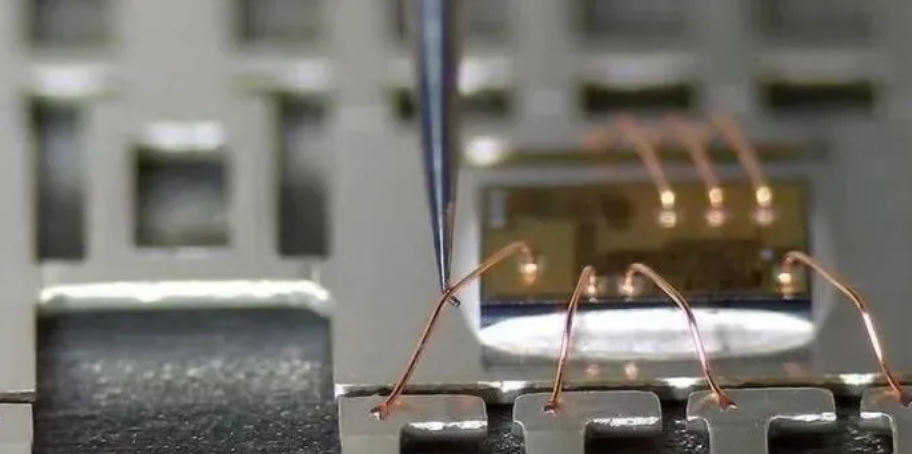

• 引線鍵合：金絲/鋁絲鍵合連接芯片與引腳，需優化焊點弧度與高度以提升電流承載能力（如OPA541支持10A峰值電流）。

• 先進封裝：采用銅柱凸點、倒裝焊（Flip-Chip）技術提升高頻性能，減少寄生參數。

4. 封裝材料與結構

• 基板選擇：陶瓷基板（如AlN、Si3N4）用于高功率密度場景，配合AMB（活性金屬釬焊）工藝增強散熱。

• 雙面冷卻：通過頂部與底部散熱路徑設計（如特斯拉功率模塊）提升熱效率，但成本較高。

5. 測試與密封

• 功能測試涵蓋增益、帶寬、壓擺率等參數，同時進行高溫/高濕可靠性驗證。

• 氣密封裝（如金屬或陶瓷封裝）用于軍工、航天領域，塑封則適用于消費電子。

二、應用市場分析

功率運算放大器憑借高輸出能力與穩定性，廣泛應用于以下領域：

1. 汽車電子

• 驅動系統：用于電機控制（如ALM2403-Q1集成保護功能，降低BOM成本）、電池管理及傳感器信號調理。

• 新能源車：碳化硅（SiC）功率模塊需求激增，推動封裝技術向耐高溫、低損耗方向升級。

2. 工業控制

• 伺服驅動：如OPA541支持大電流輸出，用于精密機械臂與自動化設備。

• 電力系統：在PLC（電力線通信）中放大信號，需耐受高電壓（如TI產品支持180V電源）。

3. 消費電子

• 音頻設備：高保真功放（如D類放大器）依賴低失真封裝設計，優化散熱與EMI性能。

• 便攜設備：低功耗封裝技術（如QFN）延長電池壽命，適配可穿戴產品。

4. 醫療與儀器

• 醫療成像：PA166高壓運算放大器用于超聲換能器驅動，需高通道隔離度（80dB）。

• 測試測量：高精度、寬帶寬器件（如100V/μs壓擺率）用于示波器前端信號調理。

5. 新興領域

• 5G通信：毫米波基站中射頻功率放大依賴高頻封裝技術。

• 物聯網：低功耗、微型化封裝（如CSP）適配分布式傳感器節點。

三、市場趨勢與技術挑戰

1. 增長驅動

• 電動汽車市場擴張（2023-2029年功率模塊CAGR達12.1%）推動高電流、高電壓器件需求。

• 工業自動化與可再生能源投資加速，帶動精密控制類放大器銷售。

2. 技術挑戰

• 散熱瓶頸：高功率密度下熱管理難度增加，需開發高效散熱材料（如石墨烯基界面）。

• 成本壓力：SiC/GaN器件普及受限于封裝成本，廠商傾向“足夠好”的性價比方案。

• 可靠性要求：車規級產品需通過AEC-Q100認證，強調壽命預測與失效分析。

四、總結

功率運算放大器的封裝技術正向高集成度、耐高溫、低成本方向演進，而應用市場則隨汽車電子與工業升級持續擴展。企業需平衡性能與成本，同時關注SiC/GaN等新材料對封裝工藝的革新需求

功率器件芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
