以下是當前15種常用芯片封裝技術及其典型應用市場的盤點，綜合了技術特點與行業需求：

一、高密度互連封裝（適用于高性能計算、通信設備）

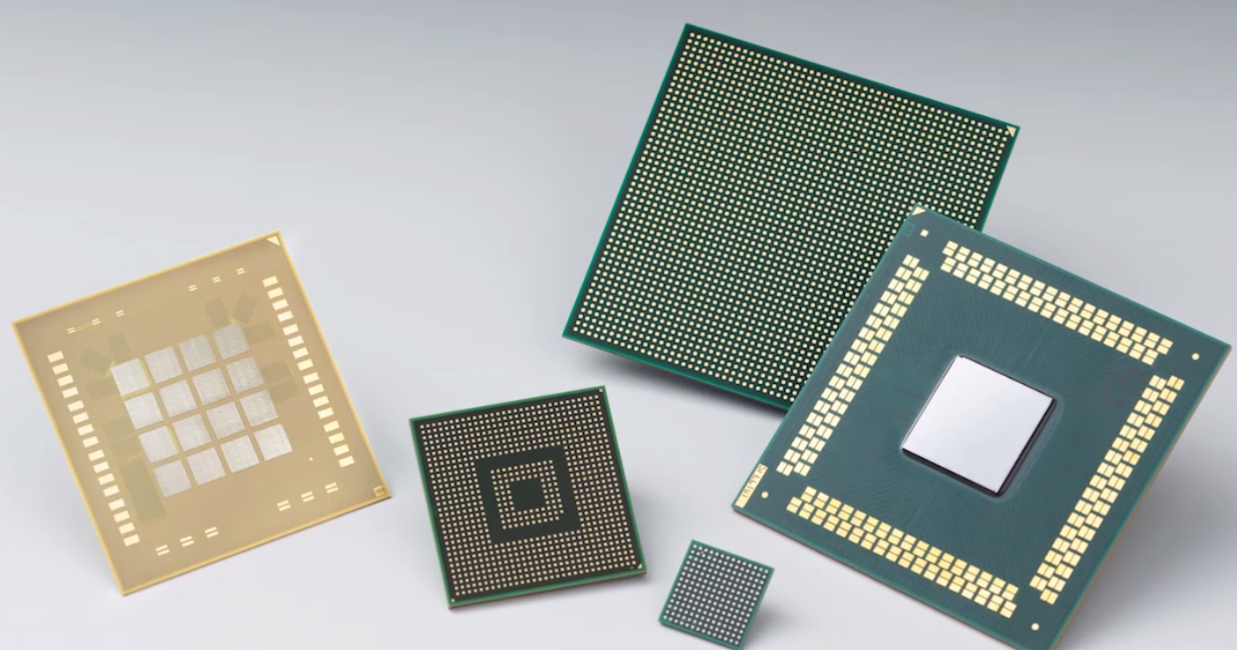

1. BGA（球柵陣列封裝）

• 技術特點：底部球形凸點代替引腳，適合高引腳數芯片（如500+引腳）。

• 應用市場：智能手機（基帶芯片）、服務器（CPU/GPU）、存儲設備（SSD控制器）。

•


2. WLCSP（晶圓級芯片規模封裝）

• 技術特點：直接在晶圓上封裝，超薄、低成本。

• 應用市場：攝像頭傳感器（手機/安防）、RF射頻芯片。

3. PoP（堆疊封裝）

• 技術特點：垂直堆疊內存與處理器，節省空間。

• 應用市場：移動設備（手機/平板電腦）、嵌入式系統。

二、傳統插裝封裝（適用于通用電子設備）

4. DIP（雙列直插式封裝）

• 技術特點：插針式設計，易焊接，兼容性強。

• 應用市場：消費電子（遙控器/家電）、工業控制（PLC模塊）。

5. SOP（小外形封裝）

• 技術特點：引腳間距?。?.5mm），體積比DIP小30%。

• 應用市場：汽車電子（ECU）、醫療設備（傳感器模塊）。

6. QFP（四邊扁平封裝）

• 技術特點：四側引腳，適合多引腳中端芯片。

• 應用市場：通信設備（調制解調器）、物聯網（LoRa/Wi-Fi模塊）。

三、陶瓷/金屬封裝（適用于高可靠性場景）

7. Cerdip（陶瓷雙列直插封裝）

• 技術特點：玻璃密封，耐高溫（>200℃）。

• 應用市場：航空航天（雷達系統）、軍工設備（加密芯片）。

8. CLCC（陶瓷引線芯片載體）

• 技術特點：高頻特性優，抗輻射能力強。

• 應用市場：衛星通信（射頻前端）、核工業（輻射監測儀）。

9. 金屬封裝（如TO-220）

• 技術特點：集成散熱片，功率容量大。

• 應用市場：電源管理（AC/DC轉換器）、電動汽車（IGBT模塊）。

四、裸芯片封裝（適用于成本敏感型市場）

10. COB（板上芯片封裝）

• 技術特點：直接貼裝在PCB上，成本低。

• 應用市場：家電（微波爐控制板）、玩具（LED驅動）。

11. TAB（自動帶載焊接）

• 技術特點：柔性基板適配異形設計。

• 應用市場：柔性顯示屏（智能手表/OLED屏幕）。

五、先進封裝（適用于AI/5G前沿領域）

12. SiP（系統級封裝）

• 技術特點：集成多種芯片（CPU+存儲+射頻）。

• 應用市場：5G基站（基帶芯片）、邊緣計算（AI加速卡）。

13. EMIB（嵌入式多芯片互連橋接）

• 技術特點：高速互聯，延遲低于傳統封裝。

• 應用市場：高性能GPU（游戲/渲染）、自動駕駛（域控制器）。

六、細分領域?qū)Ｓ梅庋b

14. Bump PGA（碰焊柵格陣列）

• 技術特點：表面貼裝型PGA，兼容性好。

• 應用市場：工業PLC（可編程邏輯控制器）、測試設備。

15. DFN（方形扁平無引腳封裝）

• 技術特點：超?。ê穸?lt;1mm），適合空間受限場景。

• 應用市場：TWS耳機（音頻編解碼）、智能穿戴（心率監測）。

•


芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
