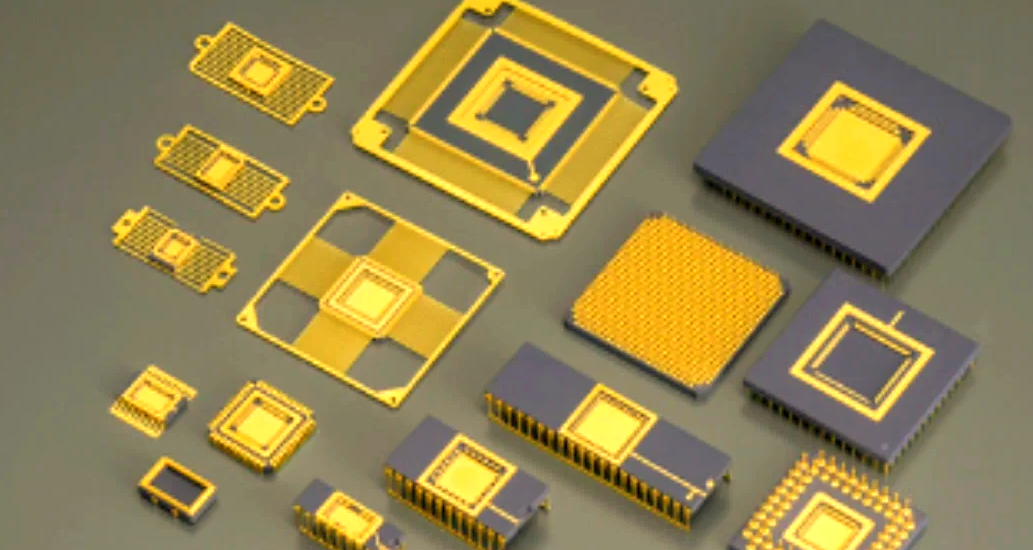

陶瓷封裝技術憑借其獨特的綜合性能,已成為半導體芯片封裝的關鍵選擇之一,尤其在高功率、高頻和高可靠性場景中占據重要地位。以下是其核心優勢及應用驅動因素的分析:
高導熱性能
陶瓷材料(如氮化鋁AlN、氧化鋁Al?O?)具有優異的熱導率,能夠快速導出芯片產生的熱量。例如,AlN的熱導率可達170-200 W/m·K,遠超塑料封裝材料(通常<1 W/m·K),有效解決第三代半導體(如SiC、GaN)功率器件的散熱問題。
低熱膨脹系數
陶瓷的熱膨脹系數(CTE)與硅接近,減少封裝過程中的熱應力,避免芯片因溫度變化導致的失效。
高絕緣性與低介電常數
陶瓷材料電阻率高達101?-101? Ω·cm,顯著抑制電磁干擾(EMI)和信號串擾,適用于高頻、高速電路(如5G通信、AI芯片)。
信號完整性保障
低介電常數特性減少信號傳輸延遲,提升高頻性能,滿足先進封裝對高密度互連的要求。
高強度與耐腐蝕性
陶瓷材料硬度高(莫氏硬度9級)、抗沖擊性強,可抵御極端環境(如高溫、高濕、輻射),適用于航空航天、汽車電子等嚴苛場景。

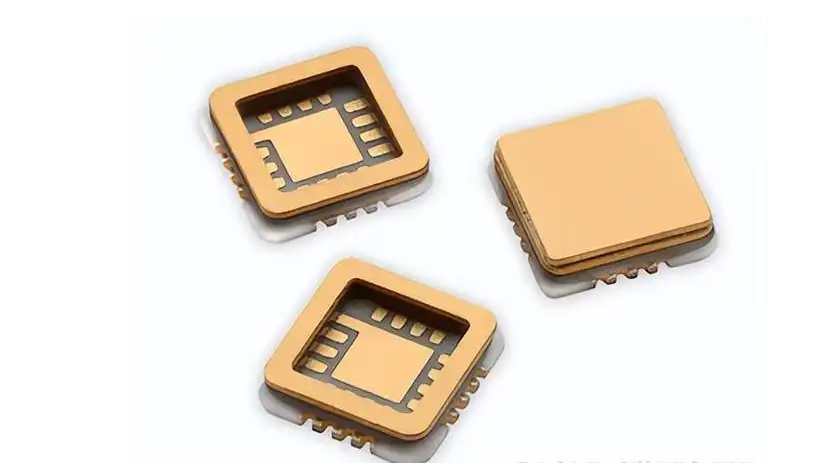

氣密性保護
陶瓷封裝通過精密焊接或密封工藝實現氣密性(水氧含量<10 ppm),防止芯片氧化或腐蝕,延長壽命。

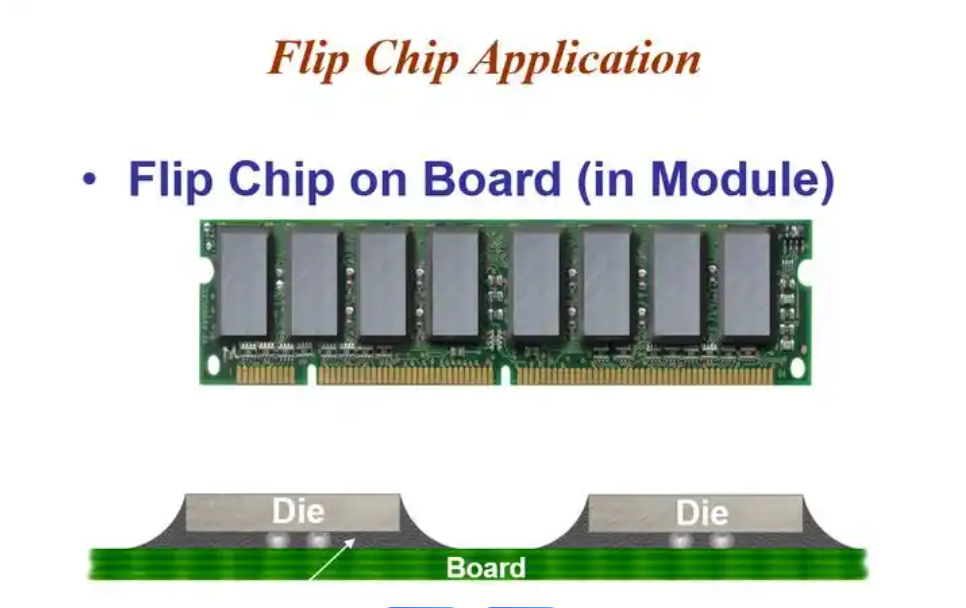

3D集成與異構集成
陶瓷穿孔互連技術(TCV)支持高密度三維封裝,通過垂直布線提升芯片間互聯密度,解決硅通孔(TSV)漏電流和玻璃通孔(TGV)脆性問題。
微波與高頻應用
陶瓷基板在微波器件中提供穩定介電性能,減少信號損耗,滿足雷達、衛星通信等需求。
高性能計算需求激增
AI、5G和自動駕駛推動高算力芯片發展,HBM(高帶寬內存)與先進封裝(如臺積電CoWoS)依賴陶瓷材料實現高帶寬與低延遲。
國產替代與產能擴張
國內企業(如國瓷材料、斯利通)突破陶瓷基板制備技術,推動進口替代,滿足半導體產業對高端封裝材料的需求。
陶瓷封裝技術通過熱、電、機械性能的綜合優勢,成為高功率、高頻和高可靠性半導體封裝的首選方案。隨著先進封裝技術(如TCV、異構集成)的普及和AI算力需求的增長,其市場地位將進一步鞏固。未來,陶瓷材料的輕量化、低成本化及與金屬/塑料的復合封裝技術將成為研究重點。
芯片清洗劑選擇:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
