以下是芯片研發、制造及封裝技術的詳細流程解析，綜合行業標準及技術文檔整理：

一、芯片研發流程

1. 設計階段

• 規格制定：明確芯片功能、性能指標（如功耗、速度）及兼容標準（如IEEE協議）。

• HDL編碼：使用Verilog/VHDL等硬件描述語言編寫電路邏輯，通過仿真驗證功能正確性。

• 邏輯綜合：將HDL代碼轉換為門級電路網表，生成物理布局布線方案。

• 驗證與優化：通過時序分析、功耗模擬等優化設計，確保滿足工藝節點要求（如FinFET晶體管設計）。

2. 流片階段

• 掩膜制作：將設計數據轉化為光刻掩膜版，精度需達到納米級。

• 工藝驗證：通過試產晶圓（Engineering Lot）驗證制造參數，調整離子注入劑量、光刻對準精度等。

二、芯片制造工藝

1. 晶圓準備

• 硅片清洗：采用濕法清洗（HF/H2O2溶液）去除表面污染物。

• 氧化處理：通過熱氧化生成二氧化硅層（SiO2），作為后續工藝的介質層。

2. 前端處理（FEOL）

• 摻雜P/N型雜質（如硼、磷）形成源漏區，控制閾值電壓。

• 快速熱退火（RTP）激活雜質，減少缺陷。

• 使用深紫外光刻機（DUV/EUV）轉移電路圖形，分辨率可達7nm以下。

• 干法蝕刻（Plasma）精準去除非目標區域硅材料，形成晶體管溝道。

• 光刻與蝕刻：

• 離子注入：

•


3. 后端處理（BEOL）

• 化學氣相沉積（CVD）生長銅互連層，雙大馬士革工藝實現多層布線。

• 電鍍銅填充通孔，化學機械拋光（CMP）平坦化表面。

• 金屬化：

• 介質填充：低介電常數（Low-k）材料（如SiCOH）減少信號延遲。

4. 測試與切割

• 晶圓測試（CP）：探針卡檢測每個die的電氣特性，剔除不良品。

• 劃片：激光或金剛石鋸切割晶圓，分離為獨立die。

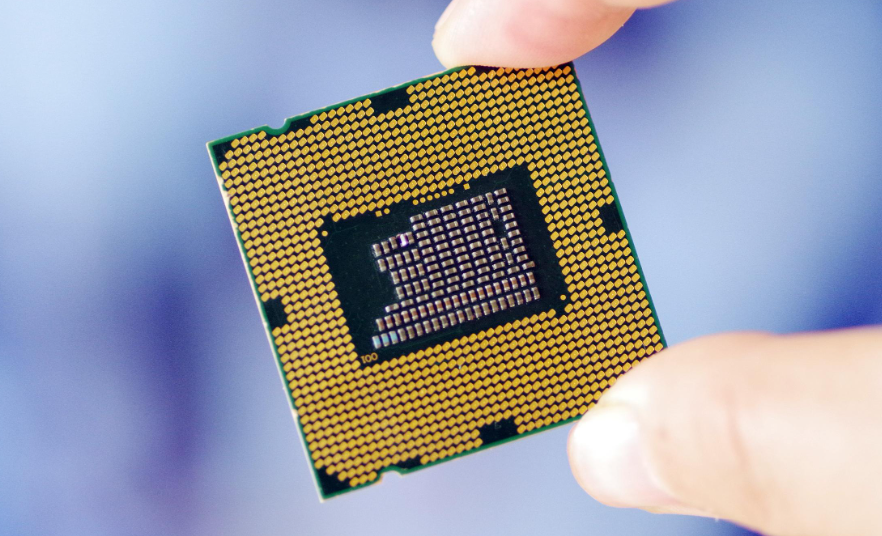

三、芯片封裝技術

1. 減薄與切割

• 背面研磨（Backgrinding）將晶圓厚度減至50-100μm，提升散熱效率。

• 藍膜固定晶圓后，切割機沿切割道分離die。

2. 貼裝與互連

• 晶圓級凸塊（RDL+Under Bump Metallization）制作微凸點，再回流焊連接基板。

• 倒裝芯片（FCBGA）：

• 打線鍵合（Wire Bonding）：金/銅線連接die與引線框架，適用于傳統封裝。

3. 封裝成型

• 2.5D/3D堆疊：TSV技術實現多芯片垂直互連，提升集成密度。

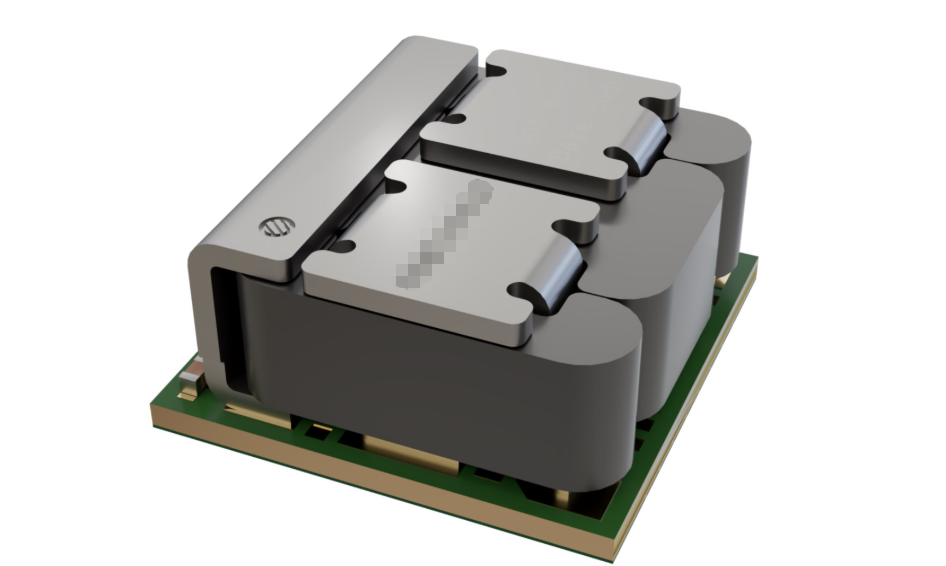

• 系統級封裝（SiP）：整合傳感器、存儲器等異構芯片，縮小整體尺寸。

• 模塑封裝：熱固性環氧樹脂包封die，保護內部結構并固定引腳。

• 先進封裝：

4. 后處理與測試

• 電鍍：鎳鈀金（Ni/Pd/Au）鍍層增強引腳抗氧化性及焊接性。

• 最終測試：分選機（Sorter）進行功能、老化測試，按性能分級。

關鍵技術趨勢

• 制造：極紫外光刻（EUV）、FinFET/環繞柵晶體管（GAA）推動7nm以下制程。

• 封裝：異構集成、Chiplet設計降低研發成本，滿足AI芯片高帶寬需求。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
