PCB（印制電路板）制造工藝流程的注意要點可歸納為以下七個核心環節，結合行業規范及生產實踐經驗整理如下：

一、設計與制版階段

1. 設計規則檢查（DRC）

• 根據電路復雜度選擇板材（如FR-4、高頻材料）、線寬（建議≥0.15mm）、板厚（常規1.6mm-3.2mm）及工藝等級（如H級高溫材料）。

• 布局時需優化元件間距（≥0.5mm）、接口排列方式及電源地線布局，避免信號干擾。

• 生成Gerber文件時需校驗層間對齊精度（±0.05mm以內），確保鉆孔坐標與設計一致。

2. 菲林底版制作

• 使用高精度繪圖儀輸出菲林，尺寸公差需控制在±0.02mm以內，避免圖形變形。

• 多層板需通過預埋工藝孔實現層間定位，孔徑公差≤±0.01mm。

二、基材處理與成形

1. 開料與鉆孔

• 覆銅板裁切后需進行磨邊（圓角R≥0.5mm）和烘烤（80℃/2h），消除內應力。

• 鉆孔采用金剛石鉆頭，孔壁粗糙度Ra≤1.6μm，孔銅厚度≥25μm（電鍍工藝）。

2. 內層線路制作

• 光刻工藝中曝光時間需根據光強調整（UV光源≥50mW/cm2），顯影液溫度控制在23±2℃。

• 蝕刻速率≤10μm/min，避免過蝕刻導致線路塌邊或欠蝕刻殘留銅渣。

三、表面處理與封裝

1. 阻焊層工藝

• 阻焊油墨厚度建議35-50μm（液態感光型），絲網目數≥325目，避免漏印或斷墨。

• 烘烤固化分兩段：預固化（80℃/10min）+完全固化（150℃/20min）。

2. 表面 finish 工藝

• 沉金（ENIG）需控制鎳層厚度4-8μm、金層0.05-0.1μm，避免焊盤氧化。

• 噴錫（HASL）溫度需達260±5℃，焊料純度≥99.99%，防止虛焊。

四、測試與質檢

1. 電氣測試

• 采用飛針測試儀檢測開短路，測試覆蓋率需≥95%，接觸電阻≤10mΩ。

• 高頻板需增加阻抗測試（TDR法），公差控制在±10%以內。

2. 外觀檢測

• AOI設備需識別≥0.05mm的線路缺陷，焊點共面性公差≤0.2mm。

• 濕熱測試（85℃/85%RH/1000h）驗證板面耐腐蝕性。

五、生產管理要點

1. 工藝參數控制

• 關鍵工序需建立SPC控制圖（如蝕刻速率、鉆孔偏移量），Cpk≥1.33。

• 多層板壓合時，層壓溫度曲線需分階段：預熱（100℃/h）→固化（175℃/0.5h）→冷卻（50℃/h）。

2. 防污染措施

• 清洗工序需使用合明科技環保清洗劑或水基清洗劑，殘留離子含量≤5μg/in2。

• 生產環境溫濕度控制：23±2℃/40-60%，減少靜電吸附塵埃。

六、環保與安全

1. 危廢處理

• 蝕刻廢液（含Cu2?）需經鐵粉置換回收，濃度降至50ppm以下方可排放。

• 阻焊廢溶劑需密閉儲存，委托持證單位處理。

2. 人員防護

• 蠶室操作需佩戴防毒面具（針對丙酮、松香煙霧），蝕刻崗位配置局部排風系統。

七、工藝改進方向

• 高密度互連（HDI）：采用微盲埋孔技術（孔徑≤0.15mm），提升層數至16層以上。

• 綠色工藝：推廣化學沉銅替代電鍍銅，減少重金屬污染。

• 智能化：引入MES系統實現工藝參數自動采集，良率提升至98%+。

以上要點需結合具體產品需求（如消費電子 vs 工業控制）動態調整，建議參考IPC-6012E標準進行工藝驗證。更多細節可查閱等來源。

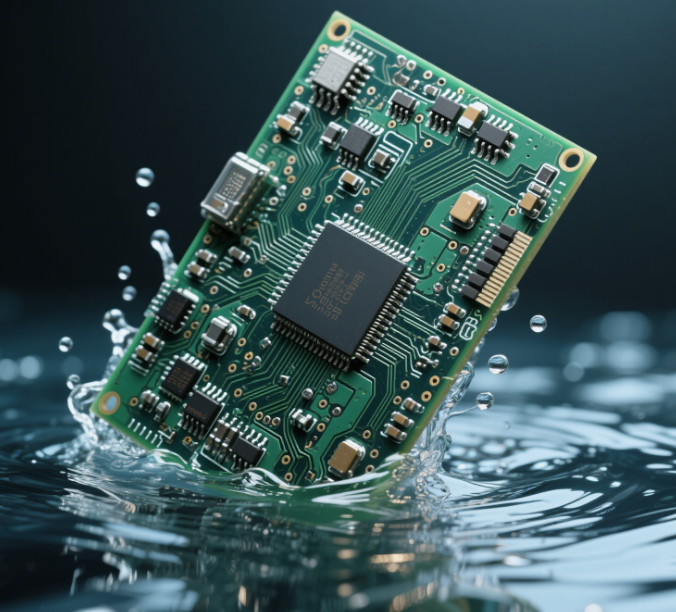

PCBA回流焊接后清洗介紹

PCB回流焊后清洗選擇合適的清洗工藝是非常重要的。不同產品需要選用不同的清洗劑搭配合適的清洗設備才能達到事半功倍的效果，不同的產品可能需要不同的清洗工藝。例如，批量式清洗工藝適合產量不太穩定的產品，因?yàn)樗梢愿鶕?jù)生產線流量進行靈活操作，降低設備的消耗和清洗劑的消耗，降低成本而達到工藝技術要求。而在線連續通過式清洗工藝則適合產量穩定，批量大的產品，因?yàn)樗軌蜻B續不斷地進行清洗流量的安排，實現高速高效率的產品生產，保證清洗質量。
