根據2024年最新行業動態和研究報告，芯片封裝技術工藝的創新主要集中在高密度集成、多芯片異構整合和材料突破等方面。以下是2024年最具代表性的先進封裝技術工藝：

1. 3D封裝與混合鍵合技術

• 3D堆疊封裝：通過硅通孔（TSV）實現芯片垂直堆疊，顯著提升集成密度和信號傳輸效率。該技術在高帶寬存儲（HBM）和AI芯片中廣泛應用。

•


• 混合鍵合（Hybrid Bonding）：采用銅-銅直接鍵合取代傳統凸塊（Bump），間距可縮小至微米級，支持更高互連密度和更低功耗，應用于CMOS圖像傳感器和3D NAND閃存。

2. 2.5D封裝與硅中介層技術

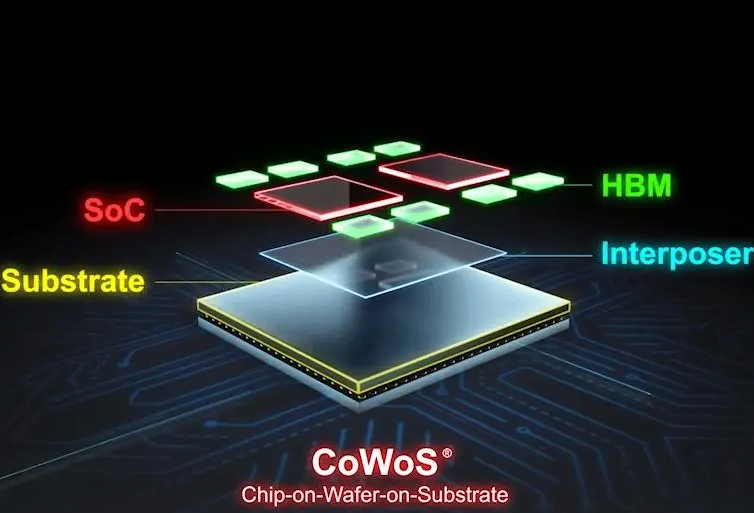

• 硅中介層（Interposer）集成：通過硅基中介層連接多個芯片，實現高速互連，典型應用包括臺積電CoWoS方案，服務于GPU和HPC芯片。

•


• 硅橋（Silicon Bridge）技術：局部替代全硅中介層降低成本，如Intel的EMIB技術，適用于移動終端和自動駕駛芯片。

3. 扇出型晶圓級封裝（FOWLP）

• 高密度扇出（HDFO）：在晶圓級直接完成芯片重布線（RDL），無需基板，適用于5G射頻模塊和可穿戴設備。

• 面板級扇出封裝（FOPLP）：采用更大面積的面板代替晶圓，提升生產效率和成本優勢，如SiliconBox的工廠布局。

4. 芯粒（Chiplet）異構集成

• 芯?；ミB標準（如UCIe）：通過標準化接口實現不同工藝節點的芯粒組合，例如AMD的EPYC處理器采用多芯粒架構。

• 系統級封裝（SiP）：集成處理器、存儲、傳感器等多功能模塊，應用于汽車電子和物聯網終端。

5. 先進熱管理與材料創新

• 嵌入式微通道散熱：在封裝內集成微型冷卻通道，解決3D堆疊的散熱難題。

• 低介電材料與柔性基板：采用低K介質材料降低信號損耗，柔性基板支持可拉伸電子設備。

6. 晶圓級封裝擴展技術

• 晶圓級芯片尺寸封裝（WLCSP）：直接封裝裸片至接近芯片尺寸，用于移動處理器和MEMS傳感器。

• 倒裝芯片（Flip Chip）優化：通過銅柱凸塊（Cu Pillar）提升機械強度和熱性能，應用于汽車電子。

行業趨勢與挑戰

• 設備與材料國產化：中國企業在RDL、TSV等核心工藝設備上加大投入，如長電科技研發費用達14億元。

• 成本與良率平衡：3D封裝和混合鍵合需突破制造精度和缺陷控制難題。

如需更完整的工藝細節或技術參數，可進一步查閱相關行業報告（如）。

先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
