FC倒裝芯片的種類及封裝工藝區別分析

一、FC倒裝芯片的主要種類

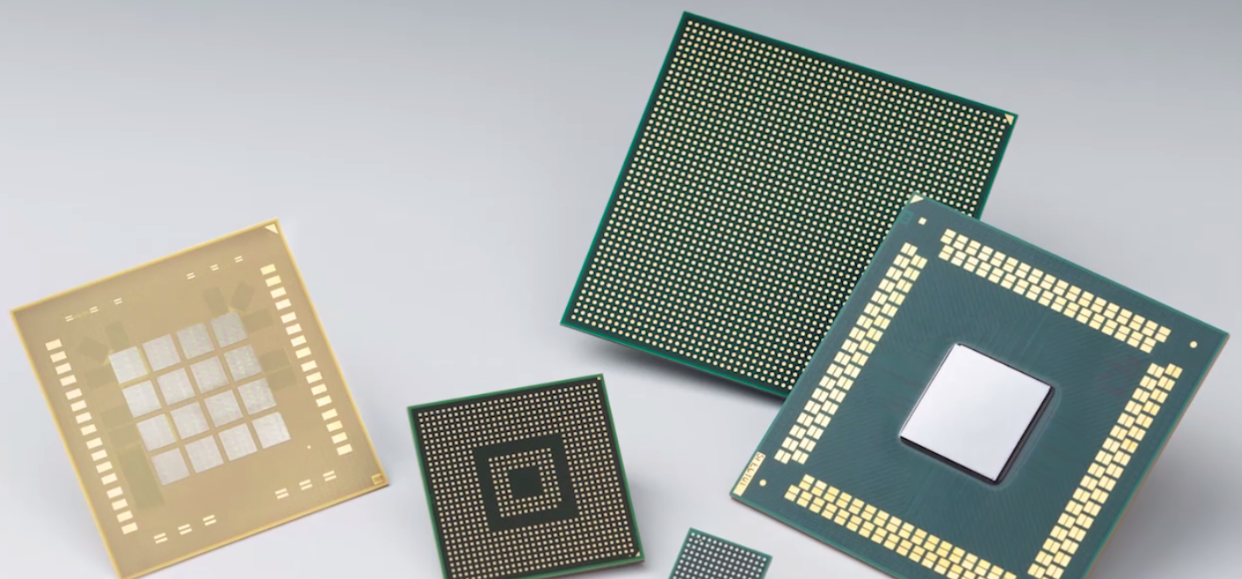

1. FCBGA（倒裝芯片球柵陣列封裝）

• 結構特點：芯片通過焊球陣列倒裝焊接在基板上，采用高密度球柵陣列實現電氣連接，基板多為陶瓷或有機材料。

• 應用領域：高性能計算（如CPU、GPU）、AI芯片、筆記本電腦等對散熱和電性能要求高的場景。

• 優勢：散熱性能優異（芯片背面直接接觸空氣）、高I/O密度、抗電磁干擾能力強。

•


2. FCCSP（倒裝芯片級封裝）

• 結構特點：采用更薄的基板，通過RDL（再布線層）技術實現高密度互連，封裝尺寸接近芯片本身。

• 應用領域：移動設備（如智能手機）、汽車電子、物聯網等對小型化和輕量化需求高的場景。

• 優勢：體積小、信號傳輸路徑短、電氣性能優越，適用于高頻率、低功耗場景。

3. C4（控制塌陷芯片連接）

• 技術特點：使用高熔點焊球（如97Pb/3Sn），適用于陶瓷基板，需高溫（320℃）焊接。

• 應用場景：航空航天、高可靠性要求的MCM（多芯片模塊）封裝。

二、不同封裝工藝的核心區別

1. 工藝步驟差異

• 采用RDL技術實現焊盤重分布，通過熱壓或熱冷卻焊接完成互連，封裝后無需額外塑封。

• 對凸點（Bump）制作工藝要求更高，需解決微米級焊球精度問題。

• 流程包括芯片倒裝、焊球陣列焊接、樹脂封裝，需精密對準焊球與基板焊盤。

• 需底部填充工藝（Underfill）以分散熱應力，提升焊點可靠性。

• FCBGA：

• FCCSP：

2. 材料與基板選擇

• FCBGA基板多為高密度有機或陶瓷材質，成本較高但散熱性能強。

• FCCSP基板更薄，通常采用低成本有機材料，需優化熱膨脹系數（CTE）匹配以減少應力。

3. 焊接技術對比

• FCBGA采用傳統回流焊，需控制焊球塌陷高度和均勻性。

• FCCSP多使用熱壓焊或超聲波焊接，適用于微凸點（如銅柱凸點），需避免焊料橋連。

4. 可靠性挑戰

• FCBGA需解決基板翹曲和熱循環導致的焊點疲勞問題，依賴底部填充材料優化。

• FCCSP因結構輕薄更易受機械應力影響，需通過柔性凸點設計或低模量膠材提升抗沖擊性。

三、技術發展趨勢

• 集成化：FCBGA向更大尺寸、更高I/O數量發展（如3000+I/O），F(xiàn)CCSP則向異質集成（如SiP）演進。

• 低成本化：推動有機基板替代陶瓷基板，優化凸點制作工藝以降低材料成本。

• 先進工藝：引入銅-銅直接鍵合、激光輔助焊接等新技術，提升互連密度和可靠性。

通過上述分類和工藝對比，可見FC封裝技術需根據具體應用場景（如性能需求、成本、尺寸）選擇最優方案，同時持續優化材料和工藝以應對高密度、高可靠性的挑戰。

FC倒裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
