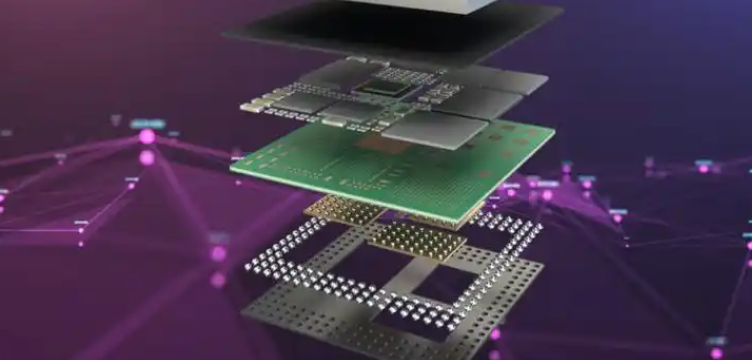

3D芯片封裝技術在實際市場中的應用場景主要集中在以下幾個關鍵領域，結合技術特點和行業需求形成了多樣化的應用模式：

1. 高性能計算與人工智能

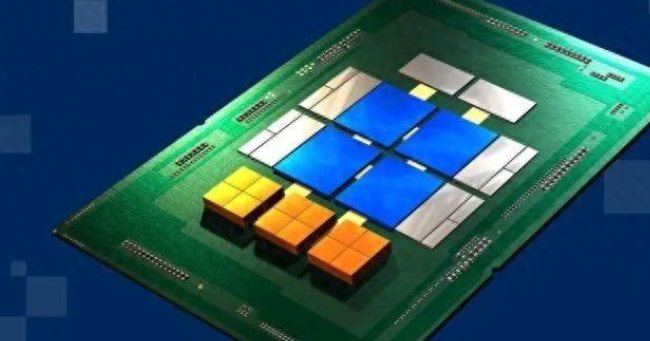

• 應用場景：用于AI服務器、GPU/CPU與存儲器的垂直堆疊，顯著提升數據帶寬和算力效率。例如，AMD的Epyc處理器通過混合鍵合技術將計算核心與緩存集成，實現性能飛躍；英偉達AI芯片采用臺積電CoWoS封裝技術提升算力密度。

•


• 技術優勢：通過縮短互連距離降低延遲（如HBM存儲器的3D堆疊），支持大規模并行計算需求。

2. 消費電子與移動設備

• 智能手機/可穿戴設備：在有限空間內集成處理器、存儲器、傳感器等多功能模塊。例如，圖像傳感器通過3D封裝將像素陣列與處理電路垂直連接，提升成像質量并縮小模組體積（應用于智能手機、無人機等）。

• 技術特點：支持超薄設計（如CSP封裝）和低功耗需求，滿足便攜設備的輕量化要求。

3. 汽車電子與自動駕駛

• 應用領域：車載雷達、自動駕駛芯片的異構集成，例如將處理器與高帶寬存儲器堆疊，提升實時數據處理能力；5G通信模塊通過3D封裝降低信號損耗。

• 可靠性要求：適應嚴苛環境（溫度、振動），3D封裝的熱管理能力增強系統穩定性。

4. 數據中心與云計算

• 場景需求：高密度服務器芯片的散熱優化，如CPU與緩存芯片的垂直堆疊減少互連功耗，同時通過硅通孔（TSV）技術改善散熱路徑。

• 案例：臺積電的SoIC技術用于數據中心芯片，支持AI訓練和推理任務的高效運行。

5. 異構集成與新興技術

• 多功能整合：將不同制程、材料的芯片（如邏輯芯片與光電子元件）集成，應用于光通信和物聯網設備。

• 未來趨勢：4D封裝技術結合折疊基板設計，進一步擴展可穿戴設備和柔性電子的應用場景。

•


行業競爭與技術發展

三星、臺積電、英特爾等巨頭正加速布局3D封裝技術（如三星SAINT、臺積電SoIC），目標覆蓋AI芯片、HBM存儲器等高端市場。預計到2027年，3D封裝市場規模將達150億美元，成為半導體行業的核心增長點。

更多技術細節和應用案例可通過原文鏈接進一步查閱。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
