芯片制造中的光刻技術是摩爾定律持續發展的核心驅動力。隨著半導體工藝進入3nm及以下節點，傳統光刻技術面臨物理極限挑戰。以下是下一代光刻技術的詳細進展分析：

一、現有EUV光刻技術的升級

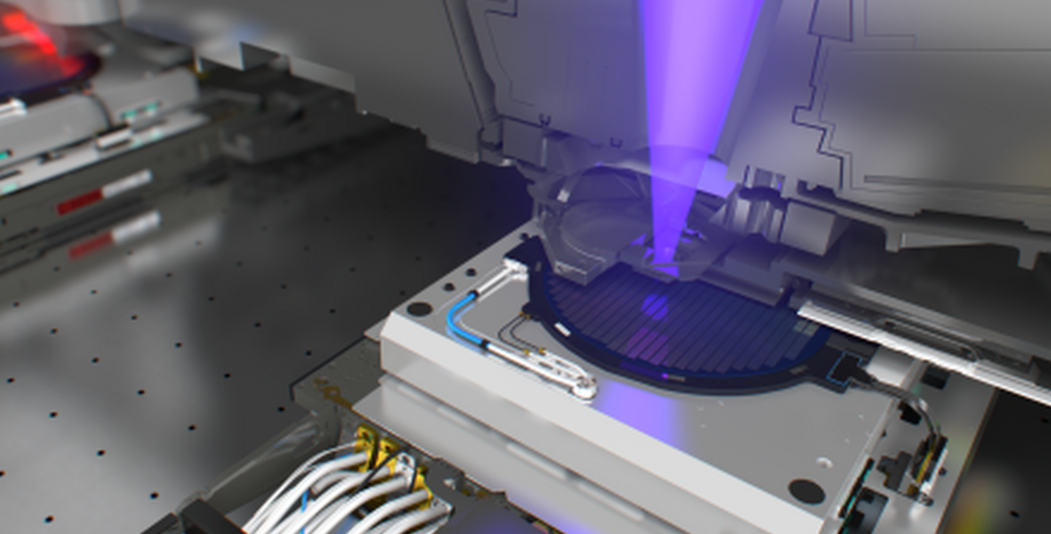

1. High-NA EUV（高數值孔徑極紫外光刻）

• 技術原理：通過將數值孔徑（NA）從0.33提升至0.55，顯著提高分辨率和套刻精度，單次曝光可實現8nm線寬（傳統EUV需多次曝光）。

• 最新進展：

• ASML首臺High-NA EUV設備（Twinscan EXE:5000）已于2023年交付英特爾，目標2025年量產。

• 臺積電和三星計劃2026年引入該技術，用于2nm以下工藝。

• 挑戰：

• 成本：?jiǎn)闻_(tái)設備超3億美元，掩模成本增加4倍。

• 技術難題：需重新設計光刻膠、反射鏡（變形補償）、掩模臺（移動速度翻倍）。

• 光源功率：當前250W光源仍需提升至500W以維持產能。

2. EUV生態系統優化

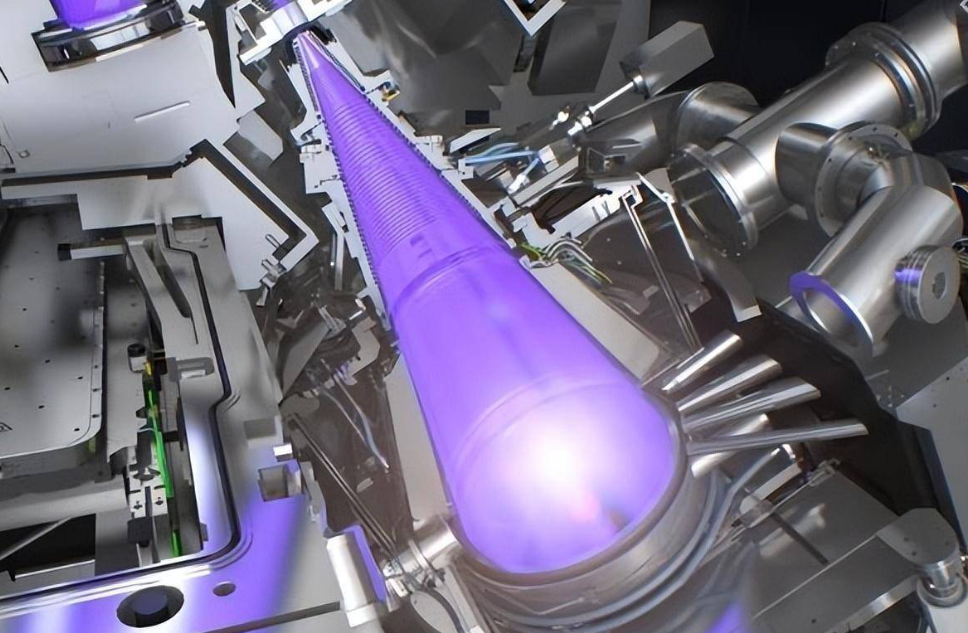

• 光源升級：Cymer（ASML子公司）研發更高功率的CO?激光等離子體光源，支持更高吞吐量。

• 掩模防護：開發更薄（<50nm）的Pellicle（防護膜），降低熱變形風險。

• 光刻膠創新：金屬氧化物光刻膠（Metal-Oxide Resist）提升靈敏度，減少光子隨機效應。

二、下一代光刻替代技術

1. 納米壓印光刻（NIL）

• 原理：通過機械壓印將模板圖案轉移到晶圓，無需復雜光學系統。

• 進展：

• 佳能推出FPA-1200 NZ2C設備，套刻精度1.2nm，東芝將其用于3D NAND生產（15nm節點）。

• SK海力士評估NIL用于DRAM制造，可能替代多重曝光工藝。

• 優勢：成本僅為EUV的1/3，能耗降低90%。

• 挑戰：模板壽命（<100次）、缺陷率（需配合自修復材料）、吞吐量（<10片/小時）。

2. 電子束光刻（EBL）

• 多束電子束技術：

• IMS Nanofabrication（被英特爾收購）的Multi-Beam Mask Writer已商用，可同時控制26萬束電子，寫掩模速度提升10倍。

• MAPPER（破產后技術由日立接手）的FLX-1200原型機實現1nm分辨率。

• 直寫應用：用于小批量先進芯片（如量子計算器件）、光掩模制造。

• 瓶頸：速度慢（光刻膠靈敏度限制），無法直接用于大規模晶圓生產。

3. 自組裝技術（DSA）

• 原理：利用嵌段共聚物（Block Copolymer）的自組織特性形成周期性圖案。

• 進展：

• IMEC與東京電子合作，將DSA與193nm光刻結合，實現5nm線寬。

• 應用方向：存儲器重復結構（如DRAM陣列）、FinFET鰭片排列。

• 挑戰：缺陷密度高（需與EUV或電子束混合使用），材料穩定性不足。

三、遠期探索性技術

1. X射線光刻（XPL）

• 優勢：波長0.01-0.1nm，理論分辨率可達原子級。

• 進展：

• 日本X-FAB嘗試基于同步輻射光源的XPL原型機，但設備體積龐大（需環形加速器）。

• 美國Lyncean Technologies開發緊湊型X射線源（逆康普頓散射），仍處實驗室階段。

2. 量子光刻

• 原理：利用量子糾纏光子突破經典衍射極限。

• 現狀：實驗室內實現亞10nm圖案，但光子通量極低，無法實用化。

四、技術路線對比與行業影響

五、未來趨勢

1. 混合光刻模式：High-NA EUV主攻邏輯芯片，NIL/DSA輔助存儲芯片，電子束用于定制化芯片。

2. 成本博弈：High-NA EUV僅頭部廠商（臺積電、三星、英特爾）可負擔，中小廠轉向NIL或合作研發。

3. 材料革命：光刻膠、掩模防護材料、自組裝聚合物的創新將成為突破關鍵。

下一代光刻技術呈現多元化發展路徑，物理極限的突破依賴光學、材料、計算光刻（如逆合成算法）的協同創新。短期內High-NA EUV將主導先進制程，中長期納米壓印和自組裝技術可能重塑行業格局。

 芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
