半導體封裝技術發展歷程與趨勢分析

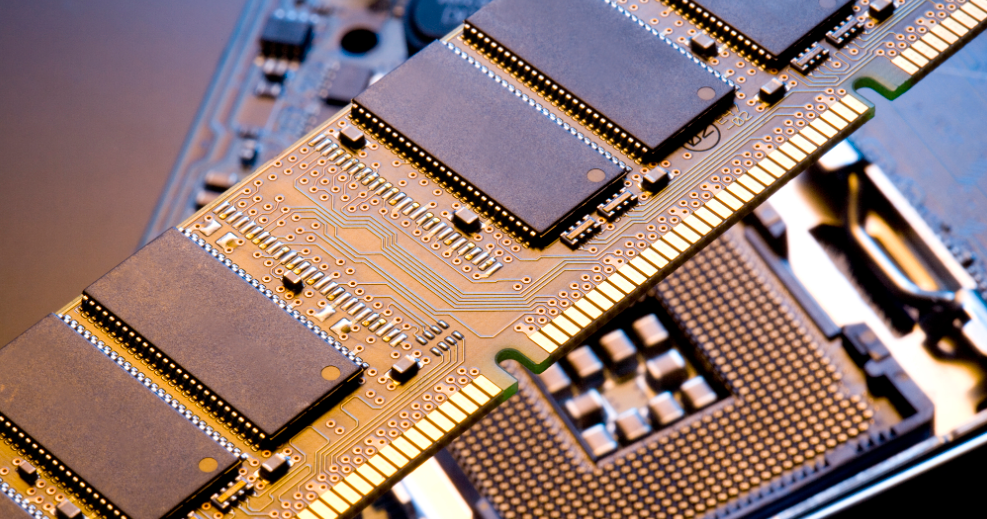

一、發展歷程

1. 早期階段（1950s-1960s）

• TO（晶體管外殼）封裝：金屬或陶瓷封裝，用于分立器件，結構簡單但體積大。

• DIP（雙列直插式封裝）：1970年代興起，通過引腳插入PCB，廣泛應用于早期集成電路（如Intel 4004），但密度低。

2. 表面貼裝時代（1970s-1980s）

• SOP/QFP（小外形/四邊扁平封裝）：適應SMT技術，提升自動化生產效率，QFP通過更多引腳支持復雜芯片（如微控制器）。

3. 高密度封裝（1990s）

• BGA（球柵陣列封裝）：1990年代摩托羅拉推出，焊球陣列布局提高I/O密度，解決QFP引腳易損問題，用于CPU/GPU。

• CSP（芯片級封裝）：尺寸接近芯片，1990年代末用于移動設備（如DRAM），代表技術如倒裝焊（Flip Chip）。

4. 先進封裝崛起（2000s-2010s）

• WLP（晶圓級封裝）：直接在晶圓上封裝，縮小體積，應用于傳感器（如手機攝像頭）。

• 3D封裝：通過TSV（硅通孔）技術堆疊芯片（如HBM內存），提升性能。

• SiP（系統級封裝）：集成多個芯片（如Apple Watch），實現多功能模塊化。

5. 異構集成與Chiplet時代（2010s至今）

• Fan-Out（扇出型封裝）：突破芯片尺寸限制（如臺積電InFO用于蘋果A系列芯片）。

• Chiplets：模塊化設計（如AMD Zen架構），通過先進互連（如UCIe標準）提升靈活性。

• 廠商技術：臺積電CoWoS、Intel Foveros、三星X-Cube，推動高性能計算。

二、發展趨勢

1. 3D集成與高密度互連

• TSV與混合鍵合：提升垂直互連密度，應用于AI芯片和HBM。

• 微凸塊技術：縮小間距至1微米以下，支持更精細互連。

2. 異構集成與Chiplet生態

• 多材料整合：融合邏輯、存儲、射頻芯片，優化系統性能。

• 標準化：UCIe聯盟推動Chiplet互連標準，促進跨廠商協作。

3. 系統級創新

• SiP擴展：集成光學/射頻元件，用于5G和自動駕駛。

• 先進工藝：臺積電SoIC、Intel EMIB，實現多芯片無縫集成。

4. 材料革新

• 低介電常數材料：減少信號延遲。

• 高導熱材料：如石墨烯，解決高功耗散熱問題。

5. 智能化與自動化

• AI輔助設計：優化布線，縮短開發周期。

• 先進制造：晶圓級工藝提升效率，降低成本。

6. 應用驅動

• 5G/AI需求：高頻率、低延遲推動先進封裝采用。

• 汽車電子：要求高可靠性和耐高溫（如SiC功率器件封裝）。

三、挑戰與未來展望

• 技術挑戰：散熱瓶頸、信號完整性、復雜工藝下的良率控制。

• 成本壓力：先進封裝研發投入高，需平衡性能與量產成本。

• 未來方向：

• 光子集成：光互連技術突破電互連極限。

• 柔性/可拉伸封裝：適應可穿戴設備需求。

• 可持續性：環保材料與回收技術，響應碳中和目標。

四、結語

半導體封裝從單一保護功能演變?yōu)樘嵘到y(tǒng)性能的核心技術。隨著摩爾定律放緩，先進封裝通過3D集成、Chiplet等創新延續半導體產業增長，未來將在AI、量子計算等領域發揮關鍵作用，同時面臨技術突破與生態協同的雙重挑戰。

半導體封裝清洗劑W3100介紹：

半導體封裝清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，專門設計用于浸沒式的清洗工藝。適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架、分立器件、功率模塊、倒裝芯片、攝像頭模組等。本品是PH中性的水基清洗劑，因此具有良好的材料兼容性。

半導體封裝清洗劑W3100的產品特點：

1、本品可以用去離子水稀釋后使用，稀釋后為均勻單相液，應用過程簡單方便。

2、產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于PH中性，減輕污水處理難度。

半導體封裝清洗劑W3100的適用工藝：

水基清洗劑W3100適用于浸沒式的清洗工藝。

半導體封裝清洗劑W3100產品應用：

水基清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架清洗、分立器件清洗、功率模塊清洗、倒裝芯片清洗、攝像頭模組清洗等。本產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。
