一、濾波器芯片封裝流程

濾波器芯片封裝流程是一個復雜的過程，涉及到多個精細的步驟和工藝。以下是根據提供的搜索結果整理的濾波器芯片封裝的主要流程：

1.準備工作

在開始封裝之前，需要進行一系列的準備工作。這包括準備封裝材料（如封裝膠、封裝蓋板等）、準備好的芯片、引腳、基板等。

2.芯片粘合

接下來，需要將芯片粘合到封裝基板上。這通常使用導熱膠或其他粘合劑將芯片固定在基板上。

3.導線鍵合

然后，進行導線鍵合，即將芯片引腳與基板上的連接點用金線或鋁線等進行焊接連接。這一步驟通常稱為鍵合（wirebonding）。

4.封裝膠注入

隨后，將封裝膠注入到封裝基板和芯片之間，以保護芯片并提高封裝的強度。這一步驟是為了確保芯片在封裝過程中不受損害，并為后續的使用提供保護。

5.固化

對封裝膠進行固化處理，使其變硬并固定芯片和引腳。這是為了確保封裝結構的穩定性和耐用性。

6.封裝蓋板安裝

最后，將封裝蓋板安裝到封裝基板上，用以保護芯片和封裝膠。蓋板通常通過鍵合連接形成封裝結構，以提供額外的保護和支持。

7.測試與包裝

封裝完成后，需要對封裝后的芯片進行測試，以確保其功能正常。測試通常包括基本的電氣性能測試和老化試驗等。一旦測試通過，芯片將進行清潔和包裝，以便存儲和運輸。

以上步驟是基于提供的搜索結果整理得出的濾波器芯片封裝的基本流程。請注意，具體的封裝流程可能會根據不同廠家的工藝和技術略有差異。

二、不同濾波器芯片封裝對比

在現代電子設備中，濾波器芯片扮演著至關重要的角色，它們用于去除信號中的噪聲和不需要的頻率成分，以確保信號的質量和系統的正常運行。隨著電子技術的發展，濾波器芯片的封裝技術也在不斷進步，以滿足設備小型化、輕薄化的需求。以下是幾種常見濾波器芯片封裝類型的對比。

1.SAW濾波器封裝

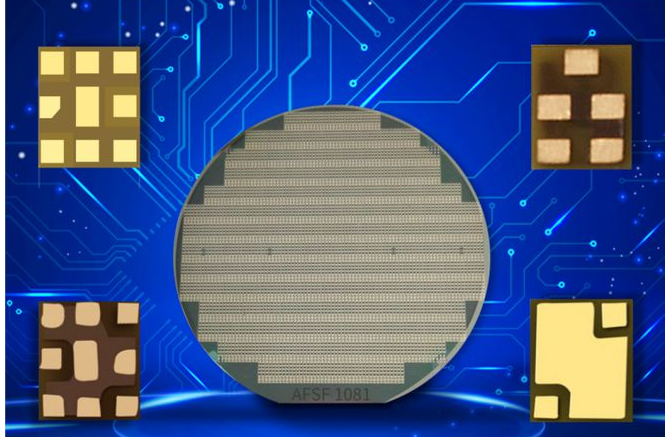

SAW（表面聲波）濾波器是一種利用聲波在固體表面?zhèn)鞑サ脑砉ぷ鞯臑V波器。傳統的SAW濾波器封裝方式通常是金屬封裝，但隨著技術的發展，現在已有芯片級聲表封裝（CSSP）、晶圓級封裝（WLP）等新型封裝技術。這些新型封裝技術使得濾波器的尺寸得以顯著縮小，從而適應了設備小型化的需求。

2.BAW濾波器封裝

BAW（薄膜石英諧振器）濾波器是另一種常用的濾波器類型，它利用薄膜石英晶片的振動來實現濾波。與SAW濾波器相比，BAW濾波器具有更高的頻率精度和更低的插入 loss。現階段，BAW濾波器的成本相對較高，但它有望在未來替代SAW濾波器成為新一代的濾波器技術。

.QFP封裝

QFP（四方扁平封裝）是一種常見的封裝類型，它的特點是四邊均有管腳。QFP封裝適用于大規?；虺笠?guī)模集成電路，其引腳數一般都在100以上。這種封裝形式的優點是引腳間距離很小，管腳很細，適合高速大規模邏輯LSI電路的使用。

4.BGA封裝

BGA（球柵陣列）封裝是一種表面貼裝型封裝，它的特點是引腳中心距較小，引腳數較多。BGA封裝適用于CPU等需要大量管腳的超大規模集成電路芯片。BGA封裝的優點是可以實現較高的封裝密度，獲得更優良的電性能和熱性能。

5.CSP封裝

CSP（芯片規模封裝）是一種最新的封裝技術，它的特點是封裝后的芯片尺寸更接近實際的芯片電路，允許芯片面積與封裝面積之比超過1:1.14。CSP封裝的優點是芯片體積小、輸入/輸出端數可以很多以及電氣性能很好，適合高頻電路的封裝。

三、濾波器芯片清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
