一、系統級封裝(SIP)發展趨勢

系統級封裝（SiP）作為一種先進的封裝技術，正在逐步改變半導體行業的面貌。它不僅提高了封裝的靈活性和集成度，還帶來了成本效益和性能提升。以下是系統級封裝(SIP)的未來發展趨勢：

1. 更高的集成度

隨著技術的進步，系統級封裝的集成度將進一步提高。這將允許更多的組件被集成到單個封裝中，從而實現更小的體積和更高的性能。未來的SiP可能會采用更先進的內部互聯技術，如2.5D和3DIC，以及倒裝芯片技術和封裝技術。

2. 靈活性和定制化

SiP技術的一個關鍵優勢是其設計靈活性。設計師可以將來自不同制造商的最佳芯片組合在一起，以創建定制化的解決方案。這一趨勢將繼續下去，以滿足多樣化的市場需求。

3. 成本效益

通過集成更多的組件，系統級封裝可以幫助降低總體成本。雖然在某些情況下SiP可能是有限的，但當對大批量組件應用規模經濟時，成本節約開始顯現。

4. 提升可靠性

減少外部連接點可以提高系統的整體可靠性。這對于需要長時間穩定運行的設備尤為重要，比如汽車電子和醫療設備。

5. 應用領域的拓展

系統級封裝的應用領域正在不斷擴大。除了智能手機、平板電腦和可穿戴設備之外，它還在物聯網(IoT)設備、汽車電子等領域發揮重要作用。未來，SiP可能會在更多的行業中找到應用，比如醫療健康和航空航天。

6. 技術創新

隨著半導體行業競爭的加劇，技術創新將成為推動系統級封裝發展的關鍵因素。這包括新材料的研發、新型封裝結構的設計以及封裝制程的優化。

7. 適應新興技術

系統級封裝需要適應新興技術的發展，如5G通信、人工智能(AI)和自動駕駛等。這將要求SiP技術能夠支持更高的數據傳輸速率、更復雜的算法和更強大的處理能力。

綜上所述，系統級封裝(SIP)的發展趨勢是向著更高集成度、更強靈活性和定制化、更大成本效益、更高可靠性以及更廣泛的應用領域邁進。同時，技術創新和對新興技術的支持也將成為推動SiP發展的重要力量。

二、系統級封裝(SIP)技術在國防軍工應用前景

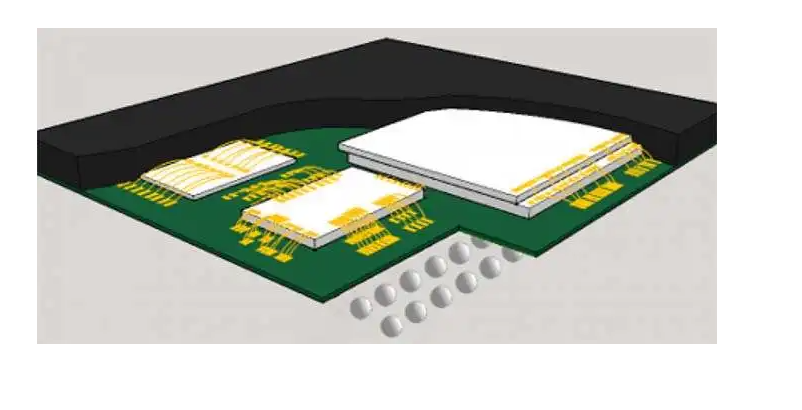

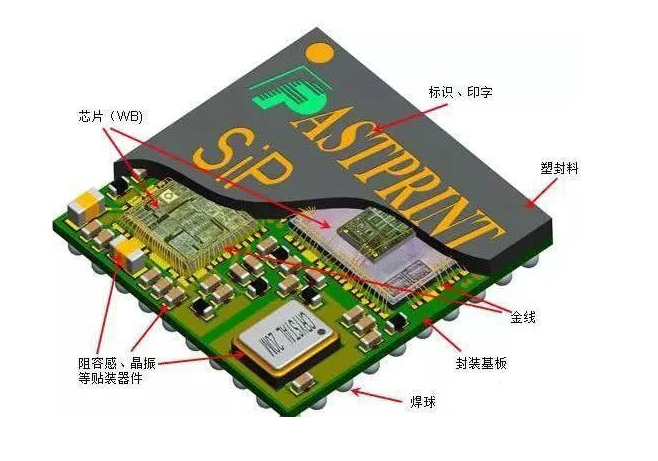

系統級封裝（SIP）技術是一種先進的封裝技術，它允許將多個集成電路（IC）或者電子組件集成到一個單一的封裝中。這種技術可以實現不同功能組件的物理集成，而這些組件可能是用不同的制造工藝制造的。

1.優勢分析

SIP封裝可以有效解決芯片工藝不同和材料不同帶來的集成問題，使設計和工藝制程具有較好的靈活性。與此同時，采用SIP封裝的芯片集成度高，能減少芯片的重復封裝，降低布局與排線的難度，縮短研發周期。

2.應用領域

SIP技術的應用領域非常廣泛，包括但不限于：

·         智能手機和平板電腦：SiP技術使得這些設備能夠在有限的空間內集成更多的功能，如高性能處理器、內存和傳感器。

·         可穿戴設備：支持可穿戴設備的小型化設計，同時集成必要的傳感器和處理能力。

·         物聯網(IoT)設備：為IoT設備提供了一種高效的方式來集成通信模塊、處理器和其他傳感器。

·         汽車電子：隨著汽車逐漸變得“更智能”，SiP技術在汽車電子中的應用也在增加，用于控制系統、導航和安全特性等。

3.在國防軍工中的應用潛力

在國防軍工領域，SIP技術的應用前景同樣值得關注。隨著電子系統朝著小型化、多樣化、智能化的方向發展，最終目標是形成一個具有感知、通信、處理、傳輸?shù)裙δ?，并可進行人機交互、機機交互的微系統。在這個過程中，SIP技術可以發揮重要作用，通過高度的集成化和微型化，為現代電子產品的設計和功能提供了新的可能性。

國防軍工領域?qū)﹄娮釉O(shè)備的要求通常更高，包括但不限于性能、可靠性、安全性等方面。SIP技術的空間優化、性能提升和系統可靠性等特點，在這個領域中顯得尤為重要。通過使用SIP技術，可以在有限的空間內集成更多的功能，提高系統的整體性能和可靠性，同時也增強了系統的安全性。

結論

隨著技術的不斷成熟和應用的不斷拓展，SIP有望在未來的電子設備中扮演更加重要的角色。特別是在國防軍工領域，SIP技術的應用將有助于提高系統的復雜性和智能化水平，滿足軍事裝備對高性能、高可靠性和高安全性的要求。因此，可以預見，SIP技術在國防軍工領域的應用前景將會非常廣闊。

 三、先進封裝SIP芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
