一、先進封裝功能特點

先進封裝技術是半導體行業的一項重要創新，它通過多種創新技術來提高集成電路(IC)的性能。以下是先進封裝的一些關鍵功能特點：

1. 提升性能和密度

先進封裝技術可以針對特定的應用需求，提供不同的I/O密度和信號傳輸速度。例如，高帶寬存儲器(HBM)和3D堆疊動態隨機存取存儲器(3DS)等技術，可以顯著提升內存帶寬和系統集成度。

2. 靈活性和可擴展性

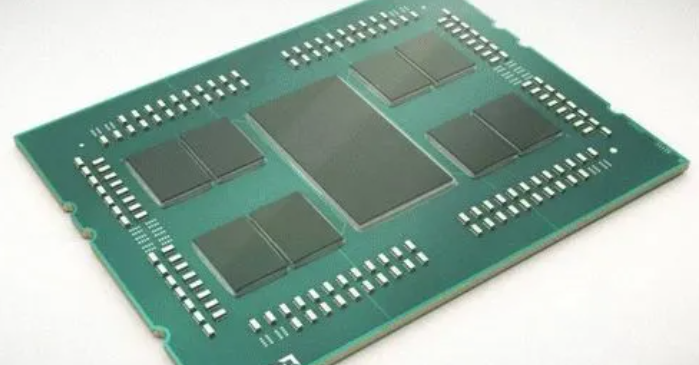

系統級封裝(SiP)是一種可以將多個IC或“小芯片”集成到單個模塊中的封裝類型。這種封裝方式可以在設計和制造方面提供顯著的靈活性，因為每個小芯片都可以使用最適合其功能的工藝技術來制造。

3. 節能和散熱優化

先進封裝技術如WLCSP和扇出封裝等，可以實現更小的外形尺寸、更低的功耗和改進的熱管理。這對于5G通信和其他高性能應用來說尤為重要。

4. 降低成本和提高效率

晶圓級封裝(WLCSP)可以在晶圓上直接封裝IC，從而消除了單獨的芯片分割和封裝步驟。這種方法可以提高封裝效率，節省成本，并且適用于尺寸、重量和性能至關重要的移動設備和可穿戴設備。

5. 支持異構集成

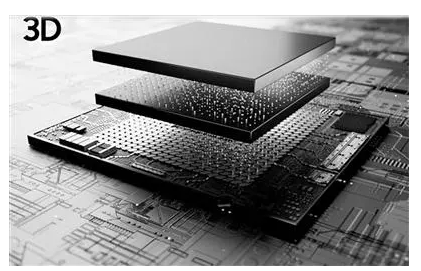

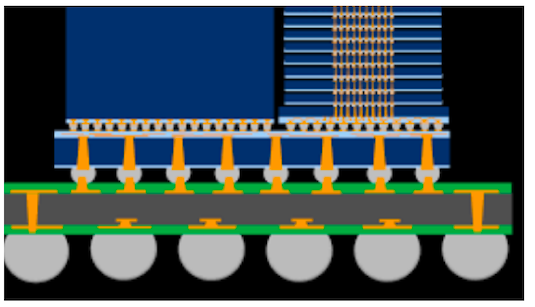

2.5D/3D堆疊封裝技術可以將多顆die封裝在一起，形成三維結構。這種異構集成的方法可以實現更高的集成度、更高的性能和更小的外形尺寸，非常適合應對人工智能、5G和HPC應用帶來的挑戰。

6. 創新技術的應用

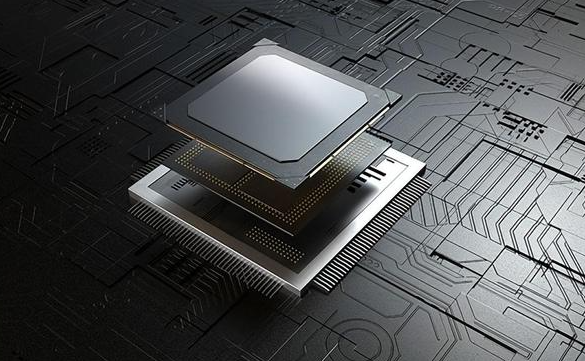

例如，倒裝芯片BGA/CSP解決方案提供更小的占地面積、更短的互連路徑、更高的I/O密度以及更高的電氣性能；Siinterposer作為一種半導體芯片工藝制造的中介層，可以提供非常細的布線密度，使得die與die之間可以堆疊得更緊密。

總結

先進封裝技術通過提升性能和密度、提供靈活性和可擴展性、優化節能和散熱、降低成本和提高效率以及支持異構集成等方法，正在推動半導體行業的發展。這些技術不僅幫助芯片制造商從最新芯片設計中榨取最大馬力，也為終端用戶提供更快、更智能的電子設備。

二、先進封裝與傳統封裝的區別

先進封裝與傳統封裝是集成電路芯片封裝的兩種不同技術，它們在封裝效率、封裝尺寸、可靠性等方面存在明顯的差異。

1. 傳統封裝

傳統封裝通常是指先將圓片切割成單個芯片，再進行封裝的工藝形式。主要包含SIP、DIP、SOP、SOT、TO、QFP、QFN、DFN、BGA等封裝形式。封裝形式主要是利用引線框架作為載體，采用引線鍵合互連的形式。

2. 先進封裝

先進封裝主要包括倒裝類(FlipChip,Bumping)，晶圓級封裝(WLCSP,FOWLP,PLP)，2.5D封裝(Interposer)和3D封裝(TSV)等。先進封裝技術于上世紀90年代出現，通過以點帶線的方式實現電氣互聯，實現更高密度的集成，大大減小了對面積的浪費。

3. 區別

·         封裝效率：傳統封裝的封裝效率(裸芯面積/基板面積)較低，存在很大改良的空間。舉例來說,QFP封裝效率最高為30%，那么70%的面積將被浪費。DIP、BGA浪費的面積會更多。而先進封裝以更高效率、更低成本、更好性能為驅動。

·         封裝尺寸：先進封裝可以提升芯片產品的集成密度和互聯速度，降低設計門檻，優化功能搭配的靈活性。它可以使芯片尺寸達到微型化的極限。

·         可靠性：先進封裝提高了可靠性(倒裝芯片可減少2/3的互聯引腳數)，提高了散熱能力(芯片背面可以有效進行冷卻)。此外，對于高密度的互聯及細間距的應用，銅柱是一種新型的材料。焊錫球在連接的時候會擴散變形，而銅柱會很好的保持其原始形態，這也是銅柱能用于更密集封裝的原因。

·         成本：先進封裝可以縮短設計和生產周期，降低成本。

4. 發展趨勢

隨著摩爾定律逐漸放緩，后摩爾時代到來，先進封裝因能同時提高產品功能和降低成本，逐漸成為后摩爾時代的主流發展方向。

綜上所述，先進封裝與傳統封裝的主要區別在于封裝效率、封裝尺寸、可靠性和成本等方面。先進封裝技術的發展是為了滿足集成電路芯片在高密度、高速度等方面的最新需求。

三、先進封裝芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
