一、芯片玻璃穿孔技術概述

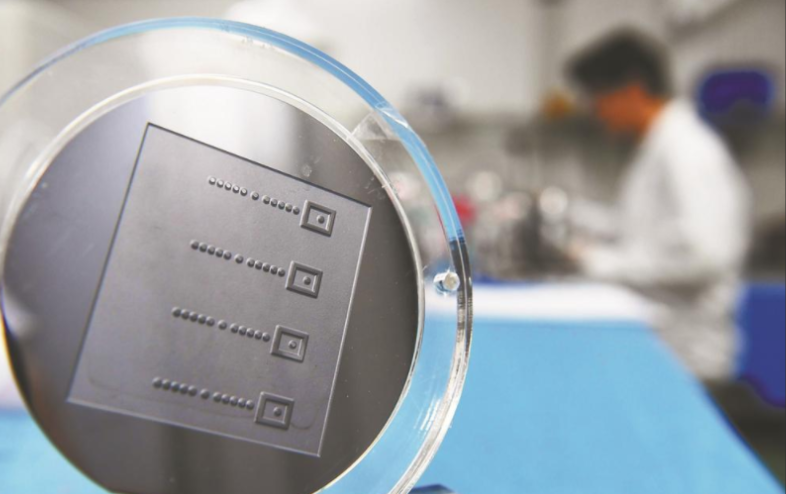

 芯片玻璃穿孔技術是一種先進的芯片封裝技術，它通過在玻璃晶圓上打很多高精度的小孔，并在孔里填充金屬，實現各個電路單元的垂直互聯。這種技術在近年來的芯片制造中發揮了重要作用，尤其是在5G、6G等高頻芯片的3D封裝領域。以下是關于芯片玻璃穿孔技術的詳細解釋：

二、技術特點

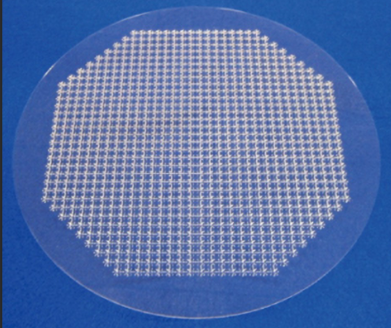

 - 高均一性玻璃微孔陣列制造：這項技術涉及到制造高均一性的玻璃微孔陣列，這對于確保芯片的可靠性和性能至關重要。

 - 玻璃致密回流：在芯片制造過程中，需要對玻璃進行致密回流處理，以確保玻璃的穩定性和平整性。

 - 玻璃微孔金屬高致密填充：這一步驟涉及到在玻璃微孔中填充金屬，以實現電路單元的垂直互聯。金屬填充的高致密度對于提高芯片的性能和可靠性非常重要。

- 低傳輸損耗：玻璃金屬穿孔技術可以實現低傳輸損耗，這對于高頻芯片的封裝尤為重要。

 - 高真空晶圓級封裝：該技術能夠?qū)崿F(xiàn)高真空的晶圓級封裝，這對于保護芯片免受外部環境的影響具有重要意義。

 三、應用領域

 芯片玻璃穿孔技術應用領域

 芯片玻璃穿孔技術是一項先進的封裝技術，它在當前的芯片制造中扮演著重要的角色。這項技術的發展和應用，不僅提高了芯片的性能，還擴大了其在各個領域的應用范圍。以下是芯片玻璃穿孔技術的一些主要應用領域：

 1. 半導體芯片3D先進封裝

芯片玻璃穿孔技術在半導體芯片3D先進封裝領域具有廣泛的應用前景。傳統的平面化2D封裝已經無法滿足高密度、輕量化、小型化的強烈需求，而玻璃金屬穿孔技術則提供了一種新興的縱向互連技術，能夠?qū)崿F(xiàn)芯片-芯片之間距離最短、間距最小的互聯，從而滿足高密度集成的需求。

2. 射頻芯片封裝

這項技術在射頻芯片封裝領域也具有獨特優勢。它能夠提供低傳輸損耗的封裝方案，這對于射頻芯片的工作效率至關重要。

 3. MEMS傳感器封裝

MEMS（Micro Electro Mechanical Systems）傳感器封裝是芯片玻璃穿孔技術的另一個重要應用領域。通過這種技術，可以實現先進MEMS傳感器的高真空晶圓級封裝，提高傳感器的性能和可靠性。

 4. 新型MEMS傳感器設計制造

除了上述應用領域，芯片玻璃穿孔技術還在新型MEMS傳感器的設計制造中發揮作用，例如MEMS質譜和MEMS遷移譜等。這些新型傳感器的應用范圍涵蓋了科學研究、醫療檢測等多個領域。

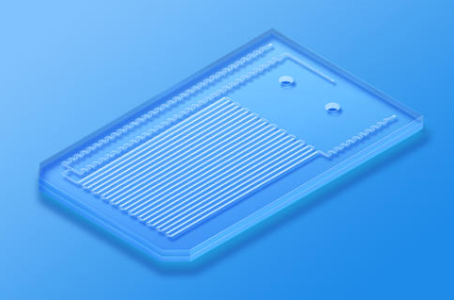

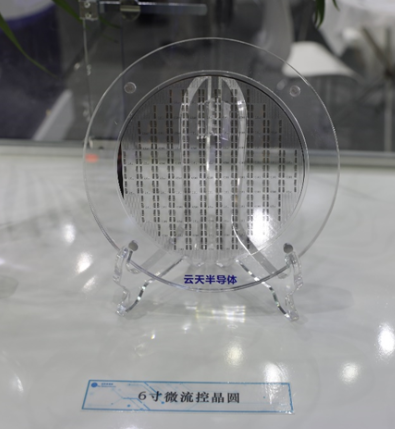

 5. 新型玻璃基微流控芯片制作

微流控芯片在生命科學和醫學診斷等領域有著廣泛的應用。芯片玻璃穿孔技術的發展，也為微流控芯片的制作提供了新的可能，進一步推動了這些領域的發展。

 6. 醫療技術

德國Manz集團的DLC820激光切割系統就是應用于醫療技術領域的實例。這種系統使用M-Cut激光切割工藝，能夠在保護加工材料的同時，實現精確的切割，滿足醫療技術中對精度和純凈度的高要求。

綜上所述，芯片玻璃穿孔技術的應用領域十分廣泛，從半導體芯片封裝到MEMS傳感器封裝，再到微流控芯片制作和醫療技術應用，都體現了其在現代芯片制造中的重要地位。隨著技術的不斷發展，這項技術的應用范圍有望進一步擴大。

 四、技術突破

 中國的芯片產業正在全力研發第三代玻璃穿孔技術，這一技術的突破預示著中國芯片制造業有可能實現跨越式發展，并在全球芯片產業鏈中占據更加重要的地位。

 工藝流程

 芯片玻璃穿孔技術的工藝流程包括以下幾個步驟：

 1. 清洗后的玻璃襯底：首先提供一清洗后的玻璃襯底。

  2. 激光照射變性：使用激光照射的方法，使得需要制作玻璃通孔區域的玻璃變性，形成TGV變性區。

  3. 正面再布線層制作：在玻璃襯底的正面制作正面再布線層，包括互連金屬柱和需要制作玻璃通孔處的金屬襯墊。

  4. 腐蝕溶液去除變性玻璃：采用腐蝕溶液去除玻璃襯底TGV變性區中變性后的玻璃，形成玻璃通孔。

  5. TGV金屬柱制作：以盲孔金屬化形式對玻璃通孔進行TGV金屬柱制作。

  6. 背面再布線層制作：在背面再布線層上覆蓋背面絕緣介質層，并從背面絕緣介質層引出連接背面再布線層的電極。

  7. 去除臨時鍵合的載片和臨時鍵合膠：最后去除臨時鍵合的載片和臨時鍵合膠。

 五、芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

 結論

 芯片玻璃穿孔技術是一種先進的封裝技術，它通過在玻璃晶圓上打孔并填充金屬來實現電路單元的垂直互聯。這項技術在半導體芯片3D先進封裝、射頻芯片封裝、MEMS傳感器封裝等領域具有廣泛的應用前景，并且在中國的芯片產業中取得了重要的技術突破。隨著5G、6G等高頻芯片的發展，這種技術的重要性將進一步增強。
