PCBA焊點氣泡產生原因分析及PCBA助焊劑清洗

空洞是焊點中常見的現象 ;

空洞對焊點的危害較大，統計分析顯示，與空洞有關的失效占到了PCBA失效的20%

空洞產生原因之一

助焊劑活性不足

>錫膏中的助焊劑殘?jiān)醇芭懦鋈廴诘暮稿a，在高溫下裂解形成氣泡。

>活性較強的助焊劑能抑制氣泡的形成---強活性的助焊劑使?jié)櫇袼俣燃涌?，減少助焊劑殘?jiān)缓稿a包裹的機會。

空洞產生原因之二

三成員(引腳、焊錫、PCB PAD)吸水、氧化

>吸水:水在加熱時汽化，在焊點內形成很大的氣泡，甚至能使相鄰的錫球由于焊錫溢出而短路。

>氧化 :

1、使得助焊反應更劇烈，形成更多的氣泡;

2、氧化不易完全清除，潤濕速度較慢，不利與氣泡外排 ;3、由于拒焊而形成氣泡集中。

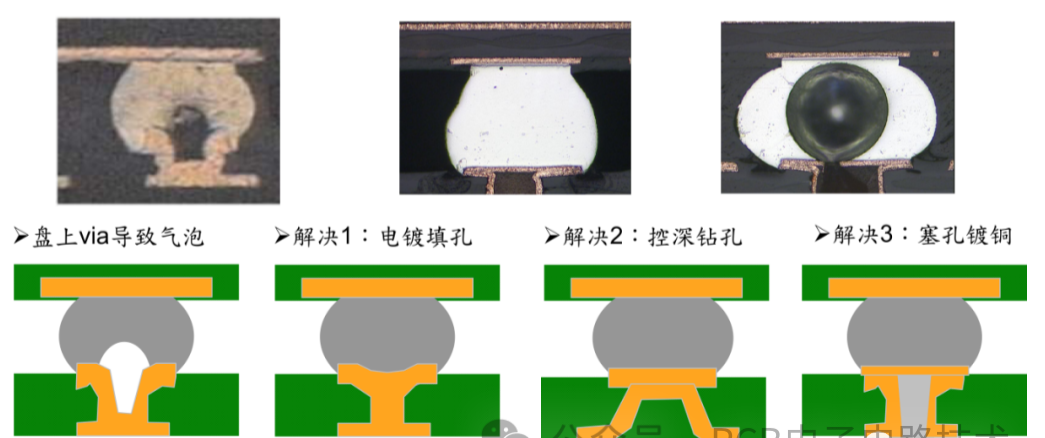

PAD設計(盤上via

>SMT時，焊錫覆蓋在via上，via內部空氣難以逃溢。

>此種氣泡國際規范已予允收(J-STD-001D)<面積小于25%>

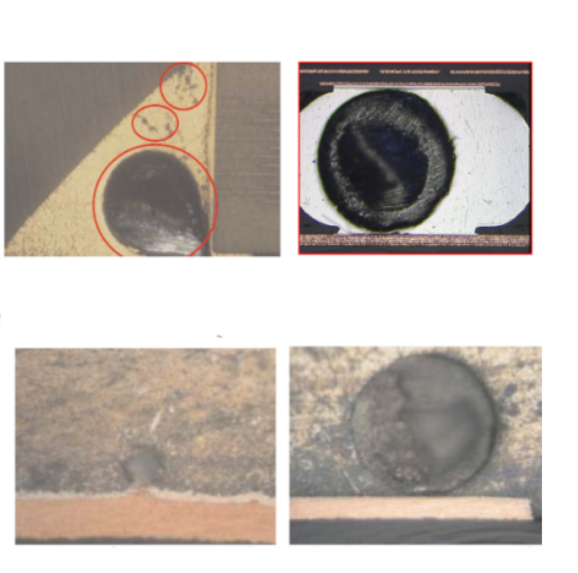

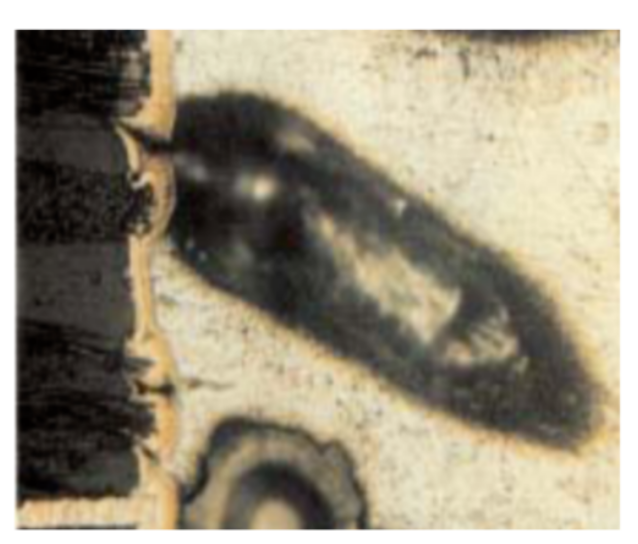

PTH破孔

>波峰焊時，PTH孔壁上的破孔向外吹氣稱為吹孔。

>PTH的破孔一般與鉆孔、鍍銅等流程有關，由于PCB基材需要經過許多濕制程，難免會從破孔處吸入水汽、化學物質，這些物質在高溫下可能放出大量的氣體

空洞產生原因之五

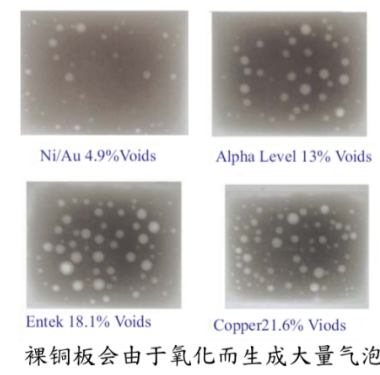

表面處理

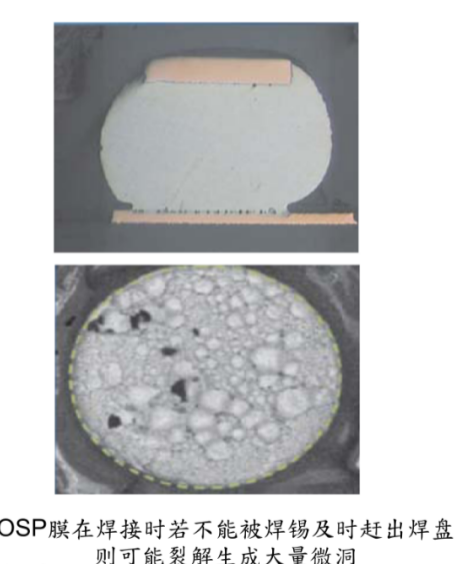

>表面處理層防氧化不到位，導致焊接時候空洞較多。>OSP等有機表面處理會由于有機膜裂解而產生空洞。

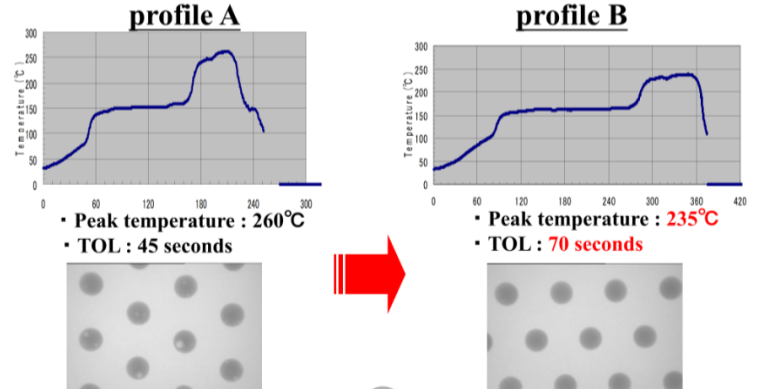

回流時間

>回流時間對氣泡產生量的影響:

1、較長的回流時間有利于氣泡的逃溢2、時間過長的回流會加劇助焊劑裂解

3、PAD再氧化形成更多氣泡。

柯肯達爾(Kirkendall)現象

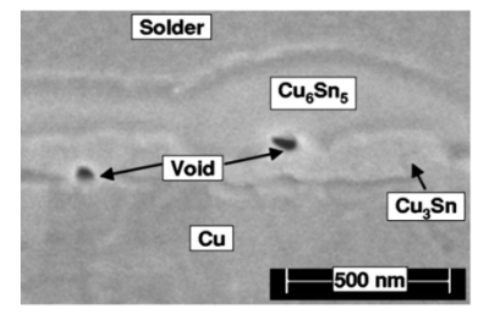

>焊點IMC內部的一些微小的孔洞隨著時間的積累越來越大，越來越多，最后會連成一條細縫，導致焊點斷裂。這種現象，就是柯肯達爾(Kirkendall)效應

柯肯達爾 (Kirkendall)現象

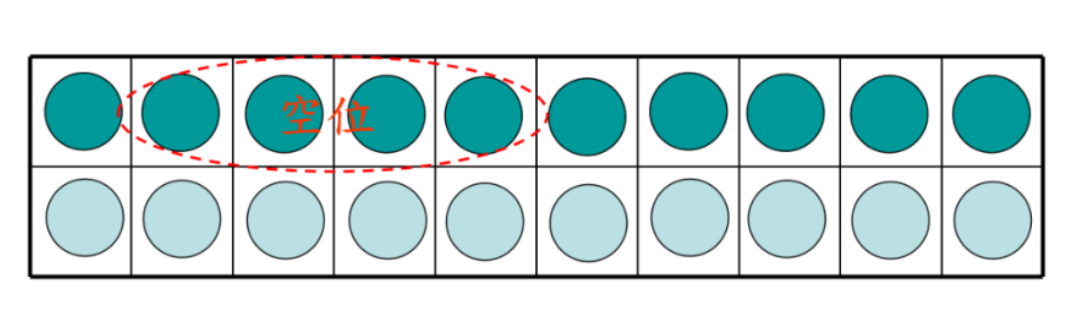

>柯肯達爾孔洞機理:

不等量原子擴散

柯肯達爾現象(Kirkendall equation

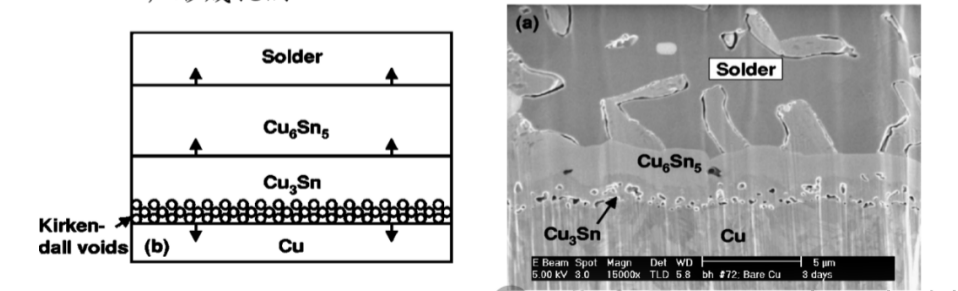

>柯肯達爾孔洞的兩種生成機制:

1.基底Cu擴散:

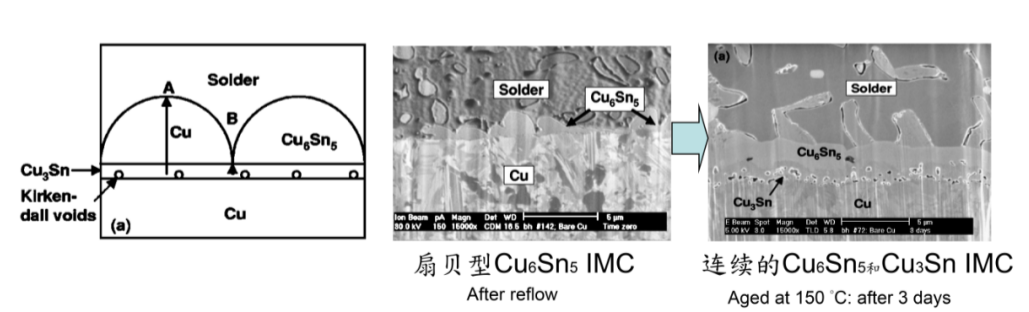

焊接完成后焊點的CusSn5 IMC層呈扇貝型，在后續的老化中IMC會由于Cu底不斷向Sn中擴散而生長，Cu擴散使得在Cu與IMC的界面產生空位，這些空位聚集起來就會形成孔洞

柯肯達爾現象(Kirkendall equation)

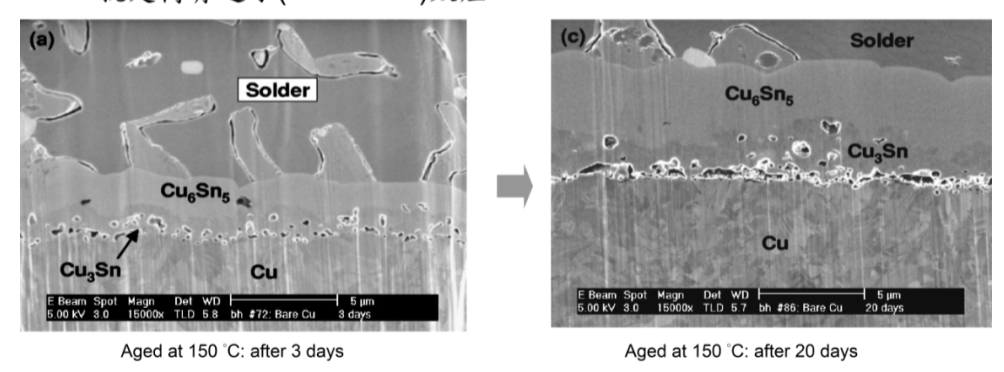

2.CusSnIMC層的生長:在焊接剛剛完成時，焊點中的CusSn IMC是很少甚至沒有的，老化過程中會發生如下反應，導致CusSn IMC生長 :

CusSns-2CusSn H3Sn

反應中生成的Sn會向Cu底擴散，從而在Cu:Sn IMC中留下空位形成孔洞

柯肯達爾(Kirkendall)現象

柯肯達爾現象的防范:

1.銅焊盤上鍍上Ni阻擋層:柯肯達爾孔洞一般出現在Cu基底的焊點,因?yàn)镃u在焊錫中擴散速度相對較快，在常溫下擴散也持續進行;Ni底在焊錫中擴散速度慢，焊接后擴散基本停止。

Solder

2.焊料中加Cu:焊料中加少量的Cu即可有效抑制Cu底在焊錫中的擴散，從而阻止柯肯達爾孔洞產生

PCBA電路板基板助焊劑清洗

在電路板基板加工過程中，錫膏和助焊劑會產生殘留物質，焊劑殘留物會隨著時間逐漸硬化并形成金屬鹵酸鹽等腐蝕物，對電子產品的工作壽命和可靠性產生影響。因此徹底清除印制板的殘留焊劑、焊料及其它污染物，對電路板基板進行清洗是非常有必要的。

不同類型的助焊劑殘留的成分不同，水基清洗劑的清洗材料對去除焊接殘留的能力也不同。在機器因素上，需考慮運行時是否存在泡沫問題。目前大部分清洗工藝分為超聲波清洗工藝和噴淋清洗工藝。在噴淋清洗工藝下，對泡沫的容忍度更低，要求無泡或泡沫極小且能迅速消泡。

電路板基板清洗劑在滿足清洗的條件下，還需考慮環保問題。目前普遍適用的是RoHS 2.0，REACH法規，歐盟無鹵指令HF，索尼標準SS-00259等法令法規。在選擇清洗劑的時候注意是否滿足以上法令法規要求。

推薦合明科技的水基清洗劑W3000D-2,對電路板基板上錫膏和助焊劑會產生殘留物質，有相當優秀的清洗效果。
