芯片制造相關的最大營銷術語之一“特征尺寸”的含義解析

合明科技發布時間：2023-12-27 ?? 3051 Tags：晶體管芯片封裝清洗特征尺寸

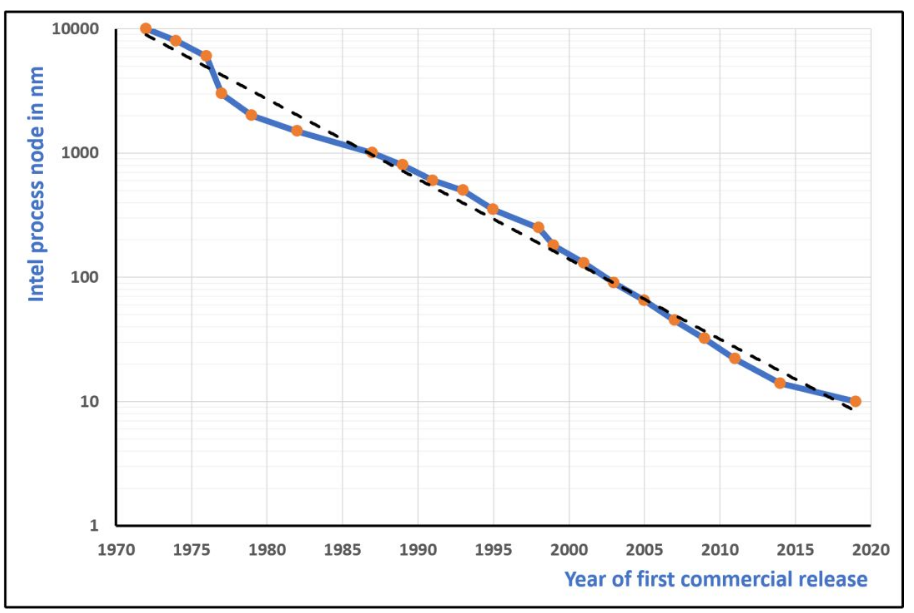

在芯片工業中，特征尺寸與被稱為制程節點的東西有關。正如我們?cè)诘?部分“CPU的設計”中提到的，這是一個相當寬松的術語，因?yàn)椴煌闹圃焐淌褂眠@個短語來描述芯片本身的不同方面，但不久前它被用來描述晶體管兩個部分之間最小的間隙。

今天，它更像是一個營銷術語，對于比較生產方法不太有用。也就是說，晶體管是處理器的一個關鍵特性，由于它們的組執行所有的數字處理和數據存儲都在芯片內，因此非常需要來自同一制造商的更小的制程節點。顯而易見，你想問為什么？

在處理器的世界里，什么都不會立即發生，也不會在不需要電源的情況下發生。更大的元件需要更長的時間來改變它們的狀態，信號需要更長的時間來傳輸，并且需要更多的能量來移動處理器的電子。雖然聽起來不笨重，但更大的元器件占用更多的物理空間，因此芯片本身更大。

因此，如果擁有一個更小的制程節點的好處會是產生更小的芯片，能使更多的晶體管可以更快地轉換，實現更強的計算，以及減少能量作為熱量的損失。那么為題來了——為什么不是每一個芯片都使用盡可能最小的制程節點呢？

這就要從另一個方向談起——要有光！

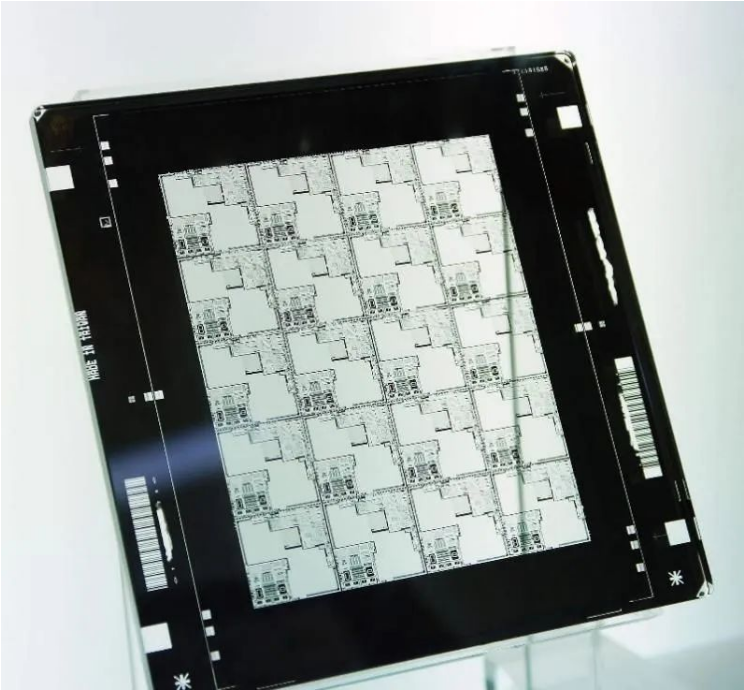

在這一點上，我們需要看一個稱為光刻的過程：光通過一種稱為光掩模的東西，這個東西在某些區域阻擋光，并讓其通過其他區域。在經過的地方，光線會聚焦成一個小點，然后它會與芯片制造過程中使用的特殊層反應，幫助確定各個部件的位置。

想象一下，這就像是你手上的X光：骨頭阻擋了光線，充當光掩模，而肉體讓它通過，產生了手的內部結構的圖像。

光實際上并沒有被使用——即使是像舊奔騰這樣的芯片，它也太大了。你可能很想知道為什么光會有大小的說法，實際上它與波長有關。光是一種叫做電磁波的東西，是一種不斷循環的電場和磁場混合物。

雖然我們使用經典的正弦波來觀察形狀，但電磁波并沒有真正的形狀。更重要的是，當它們與某種事物發生交互時，它們產生的效果遵循這種模式。這種循環模式的波長是兩個相同點之間的物理距離：想象海浪在沙灘上滾動，波長是海浪頂部的距離。電磁波的波長范圍很廣，因此我們將它們放在一起并將其稱為光譜。

小，小，最小

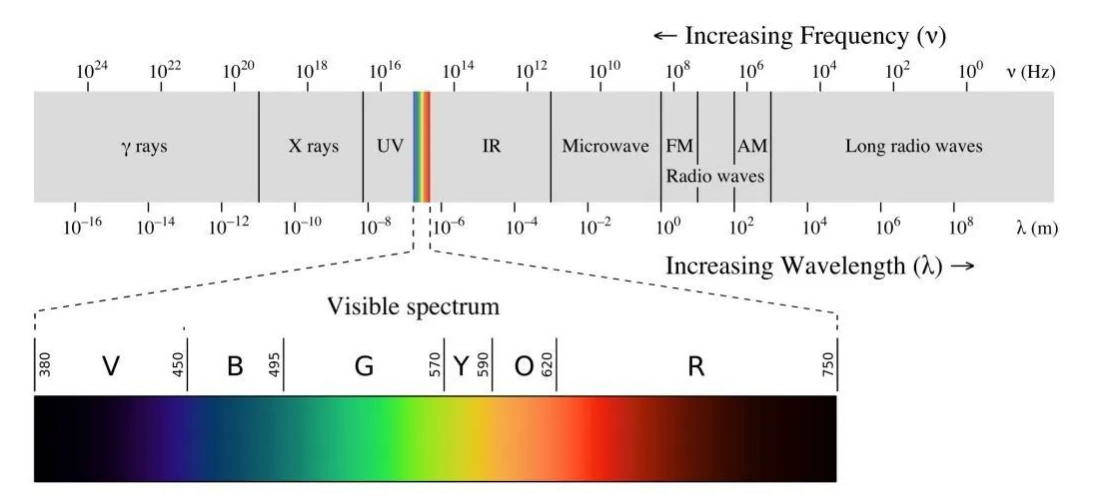

在下面的圖片中，我們可以看到我們所說的光只是這個光譜中的一小部分。還有其他熟悉的名字：無線電波、微波、X射線等等。我們還可以看到波長的一些數字；光的大小大約是10-7米，或者大約是0.000004英寸！

科學家和工程師更喜歡用一種稍有不同的方法來描述這么小的長度，即納米或nm。如果我們觀察光譜的擴展部分，我們可以看到光實際上在380納米到750納米之間。

在光譜圖中，UV從大約380 nm開始（光消失時）并一直縮小到大約10 nm。英特爾，臺積電和GlobalFoundries等制造商使用一種稱為EUV（極紫外線）的電磁波，大小約為190nm。這種微小的波動不僅意味著組件本身可以被制造得更小，而且它們的整體質量可能更好。這使得不同的部件可以緊密地封裝在一起，有助于縮小芯片的總體尺寸。

為了真正了解6納米有多小，我們這樣看。構成處理器主體的硅原子間距大約為0.5納米，原子本身的直徑大約為0.1納米。因此，作為一個大概的數字，臺積電的工廠處理的晶體管覆蓋寬度小于10個硅原子。

瞄準原子的挑戰

電磁波的波長越短，其承載的能量越多，這導致對制造的芯片的損壞的可能性更大; 非常小規模的制造對正在使用的材料中的污染和缺陷也非常敏感。

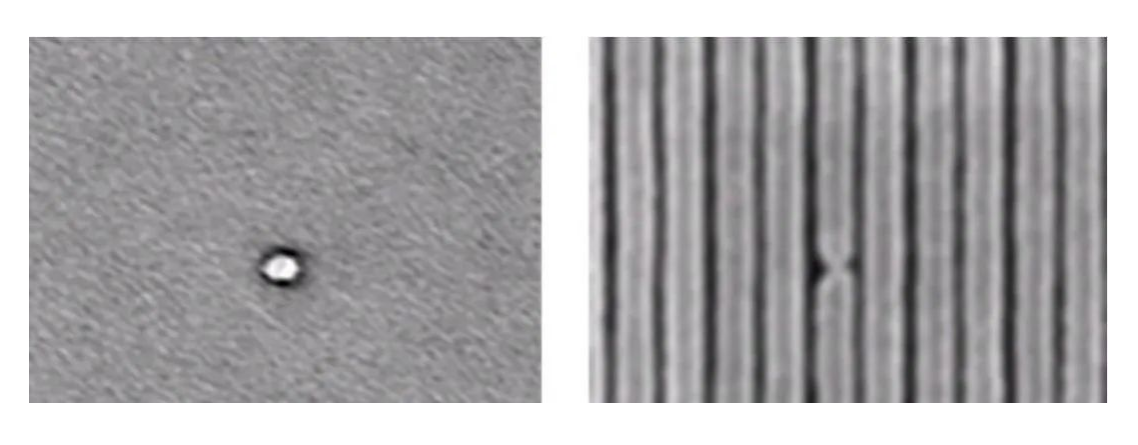

芯片中的兩個制造缺陷。

前景

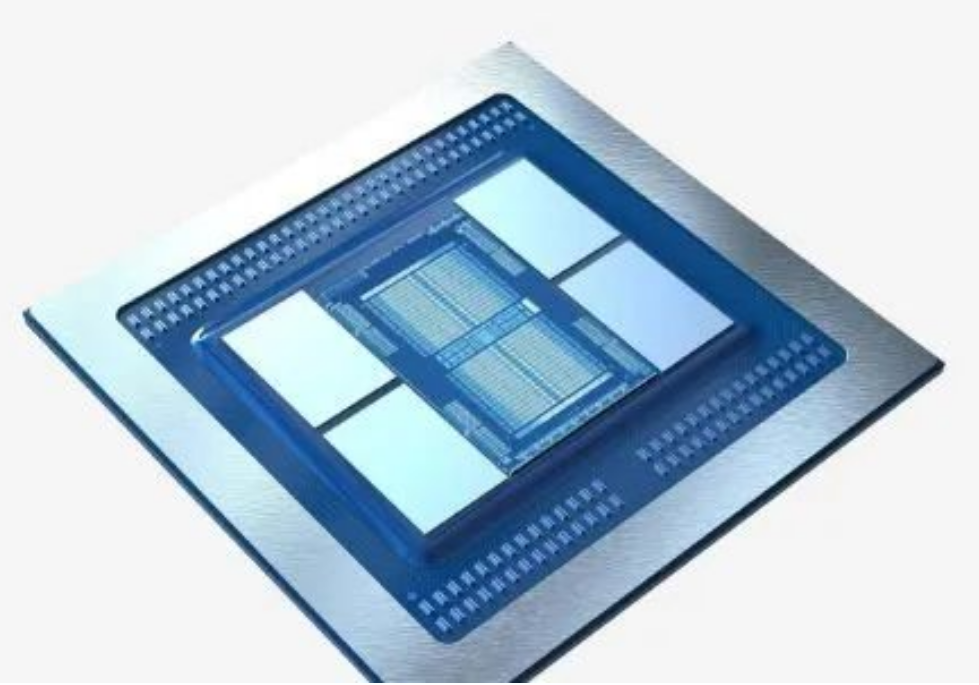

這款頂級臺式PC處理器將采用臺積電7納米節點來制造兩款芯片，以及由GlobalFoundries制造的一款14納米芯片。前者將是實際的處理器部件，而后者將處理連接到CPU的DDR4內存和PCI Express設備。

它們將越來越小，速度越來越快，能耗越來越低，性能也越來越高。它們將引領人們走向全自動汽車，具有當前智能手機的電量和電池壽命的智能手表。

芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
