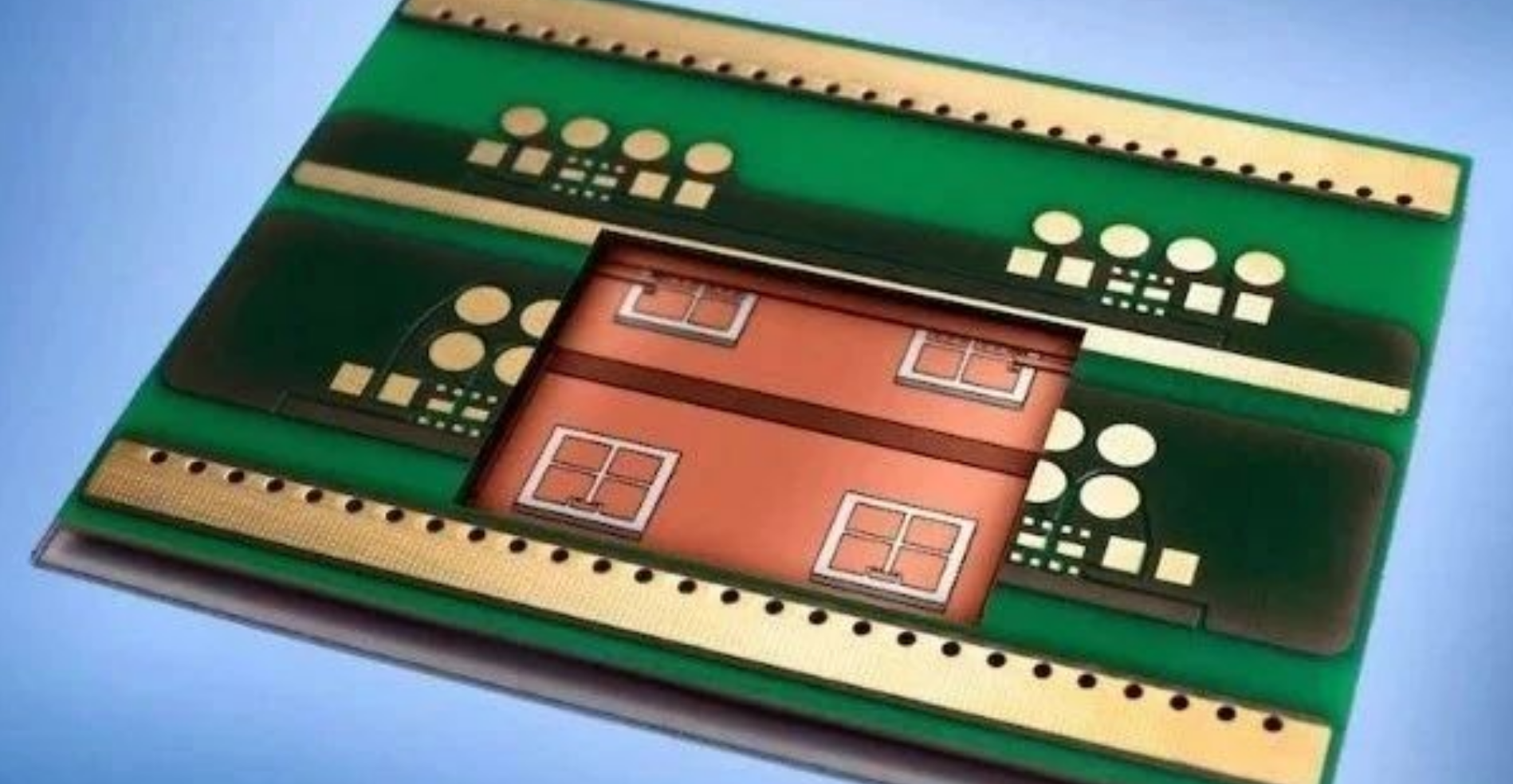

芯片內嵌式PCB封裝技術是一種通過將元器件嵌入到有機層壓基板中的先進封裝方式，其核心特點是通過多步驟制造工藝實現微型化、高集成度和系統級功能整合。以下是其特點與應用作用的詳細分析：

一、技術特點

1. 微型化與高密度集成

• 通過嵌入式工藝將芯片、無源元件（如電容、電阻）直接集成到PCB基板內部，顯著縮小整體封裝尺寸。例如，TDK利用該技術實現了全球最小的藍牙模塊，厚度僅300μm5。

• 支持芯片到芯片的直接互連（如混合鍵合技術），減少傳統引線鍵合的路徑長度，提升信號傳輸效率。

2. 優化熱管理與電氣性能

• 嵌入式結構縮短了芯片與散熱路徑的距離，改善熱傳導效率，適用于高功率場景（如汽車電子和數據中心）。

• 通過微通孔（Microvia）和鍍銅工藝實現低電感、低電阻連接，降低信號干擾和能耗。

3. 系統級功能整合

• 支持多芯片協同工作（如CPU+存儲+射頻模塊），形成完整的系統級封裝（SiP），減少外部組件數量，提升整機可靠性。

• 可嵌入傳感器、MEMS等異構元件，實現多功能集成（如智能穿戴設備中的環境監測模塊）。

4. 工藝復雜性與成本挑戰

• 需結合先進封裝與PCB制造技術，涉及基板層壓、微孔填充、銅柱互連等復雜步驟，對設備精度和材料匹配要求極高。

• 當前良率和測試難度較高，導致量產成本偏高，但隨著技術成熟（如ASE與TDK的合作優化），成本有望下降。

二、應用作用

1. 消費電子領域

• 藍牙/Wi-Fi模塊：通過微型化實現手機、耳機等設備的內部空間優化，如TDK的藍牙模塊厚度僅為傳統方案的1/10。

• 射頻前端模塊：集成濾波器、功率放大器等元件，提升5G通信設備的性能和穩定性。

2. 汽車電子領域

• ADAS系統：嵌入式封裝支持高密度傳感器（如激光雷達、攝像頭）與處理器的集成，滿足自動駕駛對實時性和可靠性的要求。

• 電源管理模塊：整合MOSFET、電感等元件，優化新能源汽車電池管理系統的散熱和效率。

3. 工業與物聯網（IoT）

• 傳感器節點：將環境傳感器、MCU和通信模塊集成到單一封裝中，適用于工業監測和智能家居場景。

• 邊緣計算設備：通過多芯片協同處理（如CPU+FPGA+AI加速器），實現低延遲本地化數據處理。

4. 醫療與航空航天

• 可穿戴醫療設備：微型化封裝支持血糖儀、心率監測儀等設備的小型化和長續航。

• 航天器電子系統：高可靠性和抗輻射設計滿足極端環境需求。

三、發展趨勢與挑戰

• 技術演進：未來將向3D堆疊、異構集成（如Chiplet）方向發展，結合TSV（硅通孔）和微凸塊技術進一步提升性能。

• 生態完善：需建立成熟的產業鏈（設計工具、材料供應商、代工廠協作），降低開發門檻。

• 成本優化：通過工藝創新（如自對準銅柱技術）和規模化生產提升良率，推動嵌入式封裝在中低端市場的應用。

總結

芯片內嵌式PCB封裝技術通過系統級集成和微型化設計，成為推動電子設備性能提升的關鍵技術。其應用已覆蓋消費電子、汽車、工業等多個領域，并在5G、AIoT等新興場景中展現出巨大潛力。隨著工藝成熟和成本下降，未來有望替代傳統封裝方案，成為主流技術之一。

合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
