一、毫米波汽車?yán)走_(dá)芯片應用場景分析

1. ADAS系統核心功能

• 自適應巡航控制（ACC）：通過77GHz長距雷達（LRR）探測前方200-250米目標，動態調整車速以保持安全距離。

• 自動緊急制動（AEB）：融合前向雷達與攝像頭數據，在碰撞風險時觸發制動，歐盟已將其列為新車強制功能。

• 盲點監測與車道保持：短距/中距雷達（SRR/MRR）覆蓋0.15-100米范圍，監測側后方車輛并輔助車道居中控制。

•


2. 自動駕駛高階需求

• 4D成像雷達：新增高度維度，生成高分辨率點云，支持復雜場景下的多目標識別（如行人、自行車），適用于L3+自動駕駛。

• 多模態感知融合：與激光雷達、攝像頭協同工作，提升雨霧天氣下的環境感知可靠性，例如特斯拉FSD系統已集成多雷達數據。

3. 艙內安全與健康監測

• 生命體征探測：60GHz毫米波雷達通過天窗集成，檢測車內遺留兒童或?qū)櫸?，觸發報警及通風系統。

• 駕駛員狀態監控：監測心率、呼吸頻率及動作異常，預警疲勞駕駛，寶馬iX等車型已搭載相關功能。

二、技術發展趨勢與創新方向

1. 工藝與架構革新

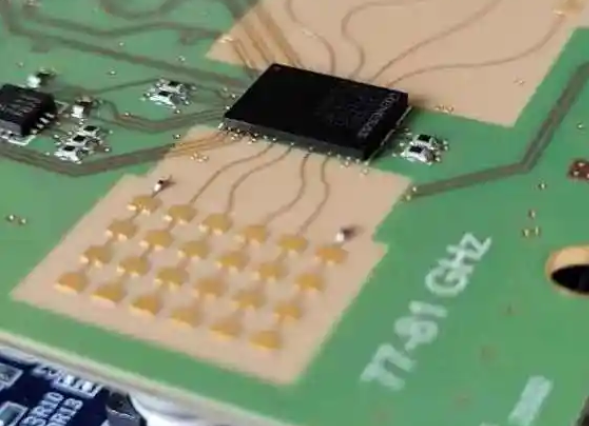

• FD-SOI與CMOS工藝：英飛凌CTR8191等芯片采用28nm CMOS工藝，支持4T4R配置，功耗降低30%且信噪比提升。

• 單芯片集成化：TI AWR2944實現射頻前端與SoC單片集成，成本降低40%，適用于短距場景如門雷達。

2. 4D成像雷達普及

• 虛擬通道擴展：Uhnder S80芯片支持3072虛擬通道，抗干擾能力提升10倍，點云密度達激光雷達水平。

• 高分辨率需求：Arbe Phoenix方案通過48T48R架構實現350米探測距離，滿足高速場景下的目標分類。

3. 智能化與網聯化

• 中央計算架構：NXP SAF86xx芯片支持原始數據傳輸至域控制器，減少雷達頭計算負載，提升系統協同效率。

• AI算法優化：深度學習用于點云數據處理，如特斯拉Dojo超算優化雷達目標跟蹤算法，誤檢率下降50%。

4. 多頻段與低功耗

• 79GHz頻段擴展：歐盟開放79GHz頻段，支持更大帶寬（5GHz），分辨率提升20%，適用于復雜城市路況。

• 熱管理技術：NXP LoP封裝技術降低功耗25%，適應高溫環境（如沙漠地區）的穩定運行。

三、市場與挑戰

• 成本下降驅動滲透率：2025年全球毫米波雷達市場規模預計達80億美元，L2+車型搭載率超60%。

• 技術瓶頸：高頻信號穩定性、多目標實時處理、極端天氣適應性仍需突破，如雨雪場景下探測精度下降15%。

總結：毫米波雷達芯片正從“輔助感知”向“核心決策”演進，未來將深度融入軟件定義汽車架構，成為自動駕駛安全冗余的關鍵組件。

毫米波雷達芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
