一、碳化硅模塊介紹

1. 核心定義與優勢

碳化硅（SiC）模塊是一種基于第三代半導體材料的高性能功率器件，通過集成碳化硅芯片、散熱結構、封裝材料等實現電能的高效轉換與控制。相較于傳統硅基器件，其優勢包括：

• 耐高壓高溫：碳化硅材料擊穿電場強度是硅的10倍，可承受更高電壓（如1200V-3300V）和結溫（175°C以上），適合新能源汽車高壓平臺（如800V快充系統）。

• 低損耗高效率：導通電阻低、開關速度快（達MHz級），總能量損耗比硅基IGBT降低70%，顯著提升電驅系統效率（95%以上）和續航里程。

• 小型化高密度：芯片體積僅為硅基器件的1/5-1/10，功率密度提升3-7倍，助力新能源汽車輕量化設計。

•


2. 新能源汽車中的核心應用

• 主驅逆變器：將電池直流電轉換為電機驅動交流電，直接影響車輛動力性能和能效（如特斯拉Model 3采用SiC模塊提升加速和續航）。

• 車載充電系統（OBC）：支持高功率快充（如800V平臺半小時充至80%），減少充電時間。

• DC/DC轉換器：優化電能分配效率，降低系統熱損耗。

二、碳化硅模塊封裝選擇要點

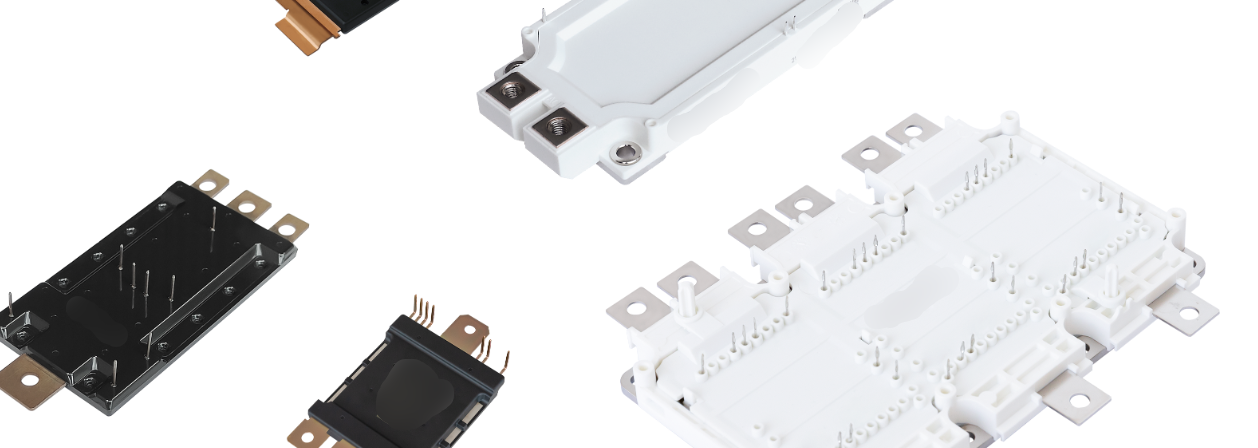

1. 封裝材料與結構

• 基板材料：優先選用高導熱陶瓷基板（如氮化鋁、氧化鋁），其熱導率可達170-270 W/(m·K)，降低熱阻并提升散熱能力。

• 互連工藝：采用銀燒結或瞬態液相擴散焊接，替代傳統錫焊，耐溫能力提升至300°C以上，避免高溫失效。

• 雙面散熱設計：通過頂部銅框架+底部DBC基板的雙面冷卻結構，熱阻較單面封裝降低38%，適合高功率密度場景（如商用車電驅系統）。

2. 散熱技術適配性

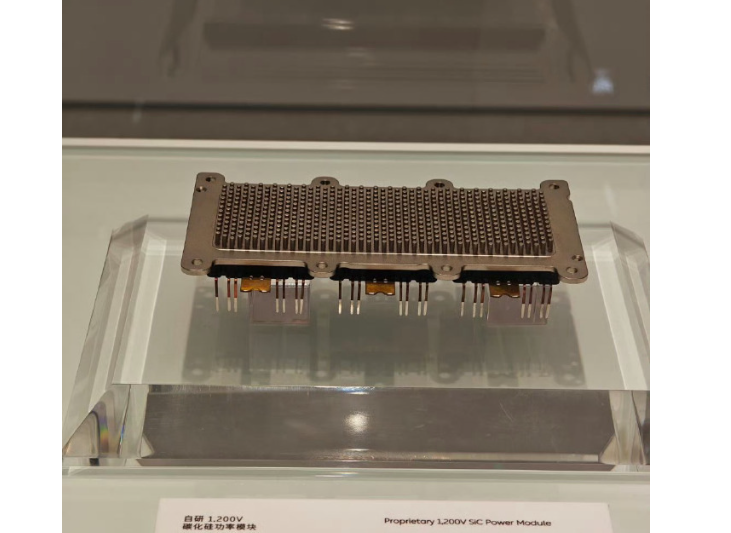

• 液冷集成：如博格華納的Viper雙面水冷模塊，通過微通道散熱器直接集成封裝，結流熱阻低至0.7 K/W，適配800V高壓系統。

• 相變散熱：采用石墨烯或金屬相變材料，應對瞬時高熱流密度（如急加速工況）。

3. 可靠性與壽命驗證

• 功率循環測試：需滿足10萬次以上溫度沖擊（ΔT>100°C），避免焊料層裂紋或鍵合脫落。

• 機械抗震性：通過激光焊接端子、壓裝封裝等工藝，耐受50g沖擊振動，符合車規級可靠性要求。

4. 系統兼容性優化

• 寄生參數控制：采用低電感封裝（如塑封2in1模塊），寄生電感<10nH，減少高頻開關損耗和EMI干擾。

• 驅動兼容性：匹配5kV隔離柵極驅動器（如NCD5700x系列），確保信號傳輸穩定性。

5. 成本與供應鏈

• 襯底成本占比：碳化硅襯底占模塊總成本約50%，需評估供應商產能（如國產天科合達、天岳先進）以平衡性能和成本。

• 封裝工藝選擇：30kW以下功率模塊可采用低成本塑封工藝，180kW以上推薦框架灌封或壓裝封裝以提升散熱效率。

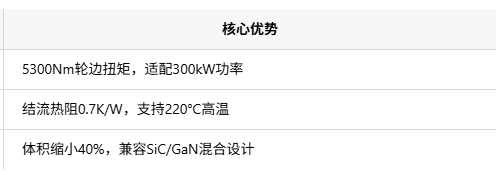

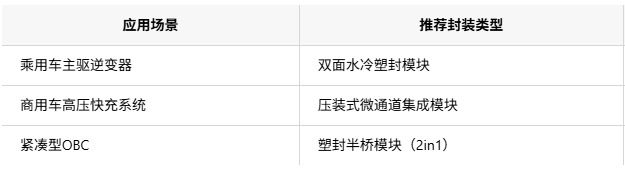

三、典型封裝方案推薦

總結

選擇碳化硅模塊封裝需圍繞散熱效率、可靠性和系統匹配度展開，結合具體應用場景（如電壓平臺、功率需求）選擇適配的封裝材料和工藝。隨著國產襯底技術突破（如天岳先進8英寸襯底量產），未來碳化硅模塊成本有望降低30%以上，進一步加速新能源汽車高壓化進程。
