FPC軟板焊接必須使用專用載具的原因與SMT載具清洗劑介紹

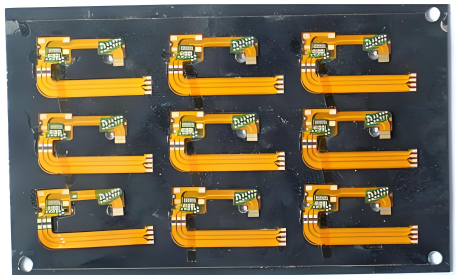

FPC：英文名Flexible Printed Circuit ，其中文意思是柔性印制線路板，簡稱軟板。FPC軟板可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化；軟硬結合的設計也在一定程度上彌補了柔性基材在元件承載能力上的略微不足。

FPC載具則在SMT加工中發揮著至關重要的作用。其優點和作用不僅體現在提升焊接質量和生產效率上,還體現在降低生產成本、提高產品可靠性以及促進生產自動化等多個方面。

下面合明科技小編給大家分享的是FPC軟板焊接必須使用專用載具的原因與SMT載具清洗劑相關知識，希望能對您有所幫助！

FPC軟板焊接必須使用專用載具的原因：

為了弄清FPC軟板焊接必須使用專用載具的原因，我們從FPC軟板的固有特性和載具的五大核心功能兩個方面來分析：

一、柔性電路板的固有特性

1、超薄結構：厚度通常為0.1-0.3mm（剛性PCB的1/5-1/10）；

2、低彈性模量：聚酰亞胺基材彈性模量3-5GPa（FR4的1/10）；

3、高CTE值：X/Y方向CTE 12-20ppm/℃（Z方向可達50ppm/℃）；

4、表面不平整度：自由狀態下翹曲量可達±1.5mm/m；

二、載具的五大核心功能

1、形變抑制：將FPC翹曲量控制在±0.1mm以內；

2、熱傳導優化：確保板面溫差＜3℃（峰值溫度區）；

3、精準定位：提供±0.05mm的機械定位基準；

4、靜電防護：表面電阻10⁶-10⁹Ω實現ESD安全；

5、工藝兼容：適應清洗、印刷、貼片、回流全流程；

結合上面所述：FPC的物理特性導致其無法直接進行標準化SMT生產，因此FPC軟板焊接必須使用專用載具。

SMT載具清洗劑：

SMT載具清洗：為了保證焊接夾治具、載具在過波峰焊、回流焊時候的焊接質量,避免焊接加工過程中積累的助焊劑殘留和錫膏殘留污染PCBA線路板，需要定期對波峰焊夾治具、載具進行保養和清洗。

SMT載具清洗劑W4000N介紹：

SMT載具清洗劑W4000N是一款環保水基清洗劑，用于清洗焊接治具、夾具、載具、旋風分離器和冷凝管、熱交換器、冷凝器、過濾網、風機葉片、空氣交換器、凝氣器上被烘焙的助焊劑、松香、油污等頑固殘留物質和各類錫膏殘留物。適用超聲波、噴淋清洗、浸泡和手工刷洗等多種清洗工藝，兼顧材料兼容性的同時達到了滿意的清潔清洗效果。

SMT載具清洗劑W4000N的產品特點：

W4000N水基清洗劑是濃縮液，應用濃度為20%~25%。這是一款可按一定比例兌水稀釋進行清洗的高效濃縮型水基清洗劑產品。產品攻克了堿性清洗劑對鋁合金治具等敏感性材料不兼容的行業難題，對鋁合金、合成石、人造石、玻纖材料、黃銅、玻璃、陶瓷、橡膠、塑料、鋼、復合材料、鑄鐵等敏感材料具有優良的材料兼容性。具有不含鹵素、氣味小、低泡、使用壽命長、超強清洗力等特點。材料安全環保，不含VOC成分，完全滿足VOC排放的相關法規要求，創造安全環保的作業環境，保障員工身心健康?？蓸O大提高工作效率，降低生產成本。

SMT載具清洗劑W4000N的適用工藝：

W4000N適用超聲波、噴淋清洗、浸泡和手工刷洗等多種清洗工藝。

SMT載具清洗劑W4000N的產品應用：

W4000N水基清洗劑用于清洗焊接治具、夾具、載具、旋風分離器和冷凝管、熱交換器、冷凝器、過濾網、風機葉片、空氣交換器、凝氣器上被烘焙的助焊劑、松香、油污及各類錫膏殘留物。兼顧材料兼容性的同時達到了滿意的清潔清洗效果。

應用效果如下列表中所列：
