以下是關于半導體封裝技術演變、發展和應用的結構化解說，結合技術發展脈絡與行業應用場景：

一、技術演變歷程

1. 基礎封裝階段（1950s-1970s）

• 以引線框架封裝為主，代表形式包括金屬圓形封裝（TO）和雙列直插封裝（DIP），主要用于晶體管和簡單集成電路，核心目標是實現物理保護和基礎電氣連接。

•


2. 表面貼裝與多芯片集成（1980s-2000s）

• **表面貼裝技術（SMT）取代通孔插裝，封裝形式如QFP（四角扁平封裝）和BGA（球柵陣列）**顯著縮小尺寸并提升引腳密度。

• **多芯片封裝（MCM）**出現，將多個芯片集成于同一基板，推動系統級性能提升。

3. 高密度與三維集成時代（2000s至今）

• **晶圓級封裝（WLP）和倒裝芯片（Flip-Chip）**技術實現芯片與封裝直接互聯，降低信號延遲。

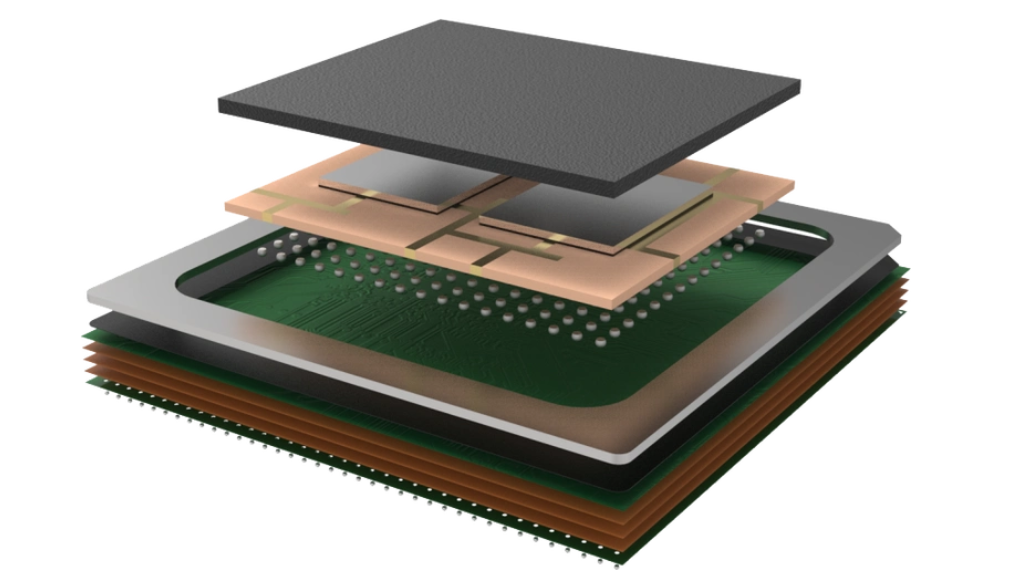

• 2.5D/3D封裝通過硅通孔（TSV）和中介層（Interposer）實現芯片垂直堆疊，顯著提升集成密度與性能，典型代表如HBM存儲器。

• 系統級封裝（SiP）和Chiplet技術興起，支持異構集成（如CPU+GPU+存儲器的組合），滿足AI、5G等高算力需求。

二、核心技術發展方向

1. 三維集成與異構封裝

• 通過TSV和微凸塊（Bump）技術實現多層芯片堆疊，縮短互連距離至微米級，提升傳輸效率。

• 異構集成融合邏輯芯片、傳感器、射頻模塊等，優化系統整體性能。

2. 晶圓級封裝技術

• 直接在晶圓上完成封裝步驟（如扇出型封裝FO-WLP），減少材料浪費并降低成本，適用于移動設備微型化需求。

3. 綠色封裝與材料創新

• 環保材料（無鉛焊料、低介電常數基板）和低能耗工藝成為趨勢，符合全球可持續發展要求。

4. 封裝-測試協同優化

• 晶圓級測試（WLT）和封裝內測試技術縮短生產周期，提升良率。

三、主要應用領域

1. 消費電子

• 智能手機、可穿戴設備依賴WLP和**CSP（芯片尺寸封裝）**實現輕薄化與高性能。

2. 通信與數據中心

• 5G基站和AI服務器采用2.5D/3D封裝和HBM內存，解決高速信號傳輸與散熱挑戰。

3. 汽車電子

• 自動駕駛芯片和功率器件要求封裝具備高可靠性（如TO-220封裝）和耐極端環境能力。

4. 醫療與工業設備

• 醫療傳感器需生物相容性封裝材料，工業控制芯片依賴抗輻射與抗振動設計。

5. 新興技術領域

• 物聯網（IoT）和邊緣計算推動SiP技術普及，實現傳感器與處理器的微型化集成。

四、未來趨勢

• Chiplet生態成熟：標準化接口協議（如UCIe）加速多廠商芯片組合的異構封裝。

• 光子集成與量子封裝：面向光通信和量子計算的新型封裝技術正在突破。

• 智能化封裝產線：AI驅動的自動化檢測與工藝優化將成為主流。

如需更完整的技術細節或具體案例，可進一步查閱引用來源中的行業報告（如）。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
