現代印刷電路板（PCB）組裝工藝結合了自動化技術、精密制造和質量控制，其核心目標是實現高密度、高可靠性的電子元件集成。以下是工藝特點及關鍵步驟的詳細介紹：

一、現代PCB組裝工藝特點

1. 自動化與智能化

• 采用高速貼片機（SMT）、自動光學檢測（AOI）和機器人插裝技術，大幅提高生產效率和精度。

• 使用防靜電設備和環境控制（如恒溫恒濕車間），減少靜電對元件的損傷。

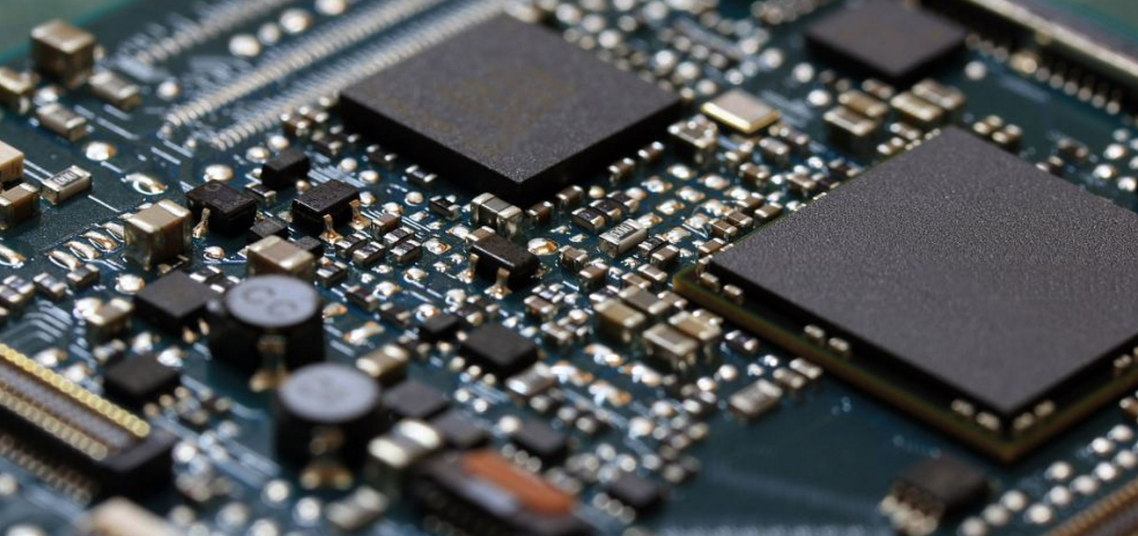

2. 表面貼裝技術（SMT）

• 元器件以表面貼裝形式直接焊接在PCB表面，無需通孔插裝，節省空間并提高組裝密度。

• 支持微型化元件（如01005封裝）的高精度貼裝。

•


3. 多層板與高密度互連（HDI）

• 多層PCB通過層壓技術將多層銅箔與半固化片結合，實現復雜電路布局。

• HDI技術采用微盲埋孔，提升信號傳輸速度和抗干擾能力。

4. 先進焊接技術

• 回流焊（Reflow Soldering）用于SMT元件，通過高溫熔化焊膏實現批量焊接。

• 選擇性波峰焊（Selective Wave Soldering）處理通孔元件，避免熱應力損傷。

5. 質量控制與檢測

• X射線檢測（X-ray Inspection）檢查BGA等隱藏焊點質量。

• 飛針測試（Flying Probe Test）驗證電路連通性和電氣性能。

二、PCB組裝工藝步驟

1. 準備與測試

• 元器件預處理：清潔引腳氧化層，對敏感元件（如MOS管）進行靜電防護。

• PCB預檢：檢查板面平整度、焊盤可焊性及阻焊層完整性。

2. 元器件安裝

• 表面貼裝（SMT）：

• 貼片機將元件精準放置于PCB焊盤，焊膏印刷需控制厚度和均勻性。

• 特殊元件（如BGA、QFN）需專用夾具輔助定位。

• 通孔插裝：

• 手動或機械插裝大尺寸元件（如接插件、散熱器），需確保引腳對準孔位。

3. 焊接

• 回流焊：加熱至焊膏熔點（通常230-250℃），形成焊點。

• 波峰焊：適用于通孔元件，通過錫波浸潤焊盤完成焊接。

4. 后處理與調試

• 清洗：去除殘留助焊劑，防止腐蝕。

• 電氣測試：通過ICT（In-Circuit Test）或邊界掃描驗證功能。

• 外觀檢查：檢測焊點形狀、元件偏移及短路問題。

5. 成品加工

• 表面處理：鍍金、噴錫或沉鎳金（ENIG）提升抗氧化性。

• 分板與包裝：按設計輪廓切割PCB陣列，真空包裝防潮。

三、關鍵工藝對比（傳統 vs 現代）

四、總結

現代PCB組裝工藝通過集成自動化設備、先進焊接技術和嚴格質量控制，實現了高密度、高可靠性的電子產品制造。核心步驟包括元器件預處理、精準安裝、高效焊接及多維度檢測，適用于消費電子、通信設備等高要求領域。如需更詳細流程或特定技術（如HDI制造），可參考相關行業標準或廠商白皮書。

·         電路板/線路板清洗劑W3000介紹

·         電路板/線路板清洗劑W3000是針對PCBA焊后清洗開發的一款堿性水基清洗劑，是一款環保洗板水。能夠快速有效的去除焊后錫膏、助焊劑及油污、灰塵等殘留物質。適用于超聲波和噴淋清洗工藝。該產品采用我公司專利技術研發，清洗力強，氣味清淡，不含鹵素，無閃點。溫和的配方使其對敏感金屬合金具有良好的材料兼容性，是一款理想的環保型水基清洗劑。

·         電路板/線路板清洗劑W3000的產品特點：

·         1、清洗負載能力高，可過濾性好，具有超長的使用壽命，維護成本低。

·         2、能夠有效清除元器件底部細小間隙中的殘留物，清洗之后焊點保持光亮。

·         3、配方溫和，特別適用于較長接觸時間的清洗應用。對PCBA上各種零器件無影響，材料兼容性好。

·         4、不含鹵素，無閃點，使用安全，不需要額外的防爆措施。

·         5、無泡沫，適合用在噴淋清洗工藝中。

·         6、不含固態物質，被清洗件和清洗設備上無殘留，無發白現象。

·         電路板/線路板清洗劑W3000的適用工藝：

·         W3000環保洗板水適用在超聲波清洗工藝和噴淋清洗工藝中。

·         電路板/線路板清洗劑W3000產品應用：

·         W3000環保洗板水主要用于去除PCBA焊接工藝后的錫膏、助焊劑殘留。對油污也有一定的溶解性。

·         超聲波清洗工藝：

·         W3000用在超聲波清洗工藝中，可批量清洗結構復雜的電子組裝件，對于底座低間隙的助焊劑殘留物也能達到很好的清洗效果。在超聲波清洗工藝中，將待清洗件浸沒在清洗槽中，利用超聲波在清洗劑中的空化作用、加速度作用及直進流作用，和清洗劑對污垢的超強溶解性相結合，使污垢層被溶解、分散、乳化，或剝離而達到清洗目的。
