國產汽車電子智能雷達芯片類型及市場應用分析如下：

一、主要技術類型

1. 77GHz毫米波雷達芯片




• 技術特點：采用CMOS工藝實現高集成度，支持4D成像（距離、速度、方位角、俯仰角），具有低成本、小型化優勢。代表企業包括加特蘭微電子、電科芯片等。

• 市場應用：汽車輔助駕駛（如盲點監測、自動緊急剎車）、無人駕駛系統、交通監控及安防領域。

2. 4D成像毫米波雷達芯片

• 技術突破：8T8R（8發8收）架構支持高分辨率點云生成，測距達250米以上，水平角分辨率顯著提升。如毫感科技的MVRA188芯片，通過單芯片集成降低體積和成本。

• 市場應用：高階智能駕駛系統（L3以上），適用于多目標追蹤、復雜環境感知。

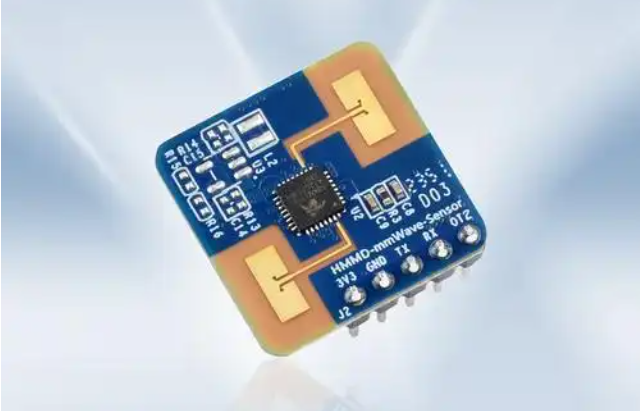

3. 60GHz毫米波雷達芯片

• 技術路線：面向短距和超短距需求，集成天線單元（AiP封裝），降低開發難度。典型產品如加特蘭的Yellowstone系列。

• 市場應用：工業液位監測、消費電子（如智能家居）等非車規場景。

4. 新型光子毫米波雷達芯片

• 創新技術：南開大學研發的薄膜鈮酸鋰光子芯片，集成倍頻和回波處理模塊，支持高精度測距和成像。

• 市場應用：未來6G通信、無人機導航及精密測量領域。

•


二、市場應用分析

1. 汽車智能化核心場景

• 輔助駕駛（ADAS）：77GHz芯片用于前向碰撞預警、自適應巡航；4D雷達提升復雜場景（如匝道、十字路口）的感知可靠性。

• 高階自動駕駛：?jiǎn)诬囆枧鋫?0顆以上毫米波雷達，覆蓋長、中、短距探測需求，推動CMOS工藝芯片規?；涞?。

2. 工業與消費領域

• 工業自動化：60GHz芯片用于液位監測、機械臂避障；4D雷達在物流倉儲中實現高精度定位。

• 智能家居/安防：超短距雷達用于入侵檢測、人體存在感知。

3. 技術替代與競爭格局

• 國產替代進程：加特蘭、毫感科技等企業打破恩智浦、TI等國際壟斷，通過低成本CMOS工藝和定制化方案搶占市場份額。

• 挑戰：車規級認證周期長，需提升芯片可靠性；激光雷達領域仍需依賴索尼SPAD傳感器等關鍵技術。

三、發展趨勢

• 集成化與小型化：?jiǎn)涡酒缮漕l前端和信號處理模塊，降低功耗與成本（如加特蘭Alps系列）。

• 多傳感器融合：毫米波雷達與攝像頭、激光雷達協同，提升自動駕駛系統冗余度。

• 工藝創新：從SiGe向CMOS轉型，利用12英寸晶圓量產優勢降低成本。

如需更詳細的企業案例或技術參數，可參考原文來源。

國產汽車電子智能雷達 芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
