芯片級硅光通信技術通過將光器件與硅基芯片深度集成，正在重構通信領域的底層架構，其深遠影響主要體現在以下方面：

一、突破傳統通信的物理瓶頸

1. 解決電互聯性能天花板
   傳統電互聯受限于量子隧穿效應、高頻趨膚效應和散熱問題，而硅光技術利用光子傳輸數據，帶寬可達太比特級別，功耗降低50%以上。例如，硅基調制器的傳輸速率可達100Gbps以上，是傳統電信號的10倍。

2. 實現光電融合設計

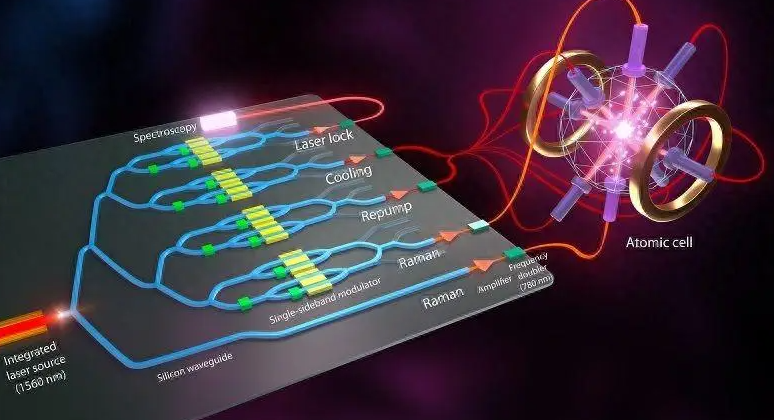

   硅光芯片通過CMOS兼容工藝，將激光器、調制器、波導和探測器集成在單一芯片上，使數據中心光模塊尺寸縮小80%，同時降低30%的封裝成本。

二、重構通信產業的應用范式

1. 數據中心革命性升級
   硅光模塊已占據75%數據中心光模塊市場，800G硅光模塊可實現服務器間0.5ns延遲傳輸，支持AI集群的萬卡級互聯。英特爾推出的3D硅光引擎可實現6.4Tbps吞吐量，滿足超算需求。

2. 5G/6G網絡架構變革
   在基站側，硅光芯片使前傳鏈路功耗降低40%，同時支持毫米波與光傳輸?shù)幕旌险{(diào)度。華為已實現硅光技術在5G基站中的規?；渴?。

3. 智能駕駛與邊緣計算突破
   車載激光雷達采用硅光芯片后，探測距離提升至300米以上，數據處理延遲降至微秒級。特斯拉新一代自動駕駛系統已集成硅光互聯模塊。

三、驅動產業鏈價值重構

1. 制造模式轉變
   傳統分立式光器件生產向晶圓級集成演進，Marvell等企業實現單晶圓集成400個光引擎，良率突破90%。

2. 中國企業快速崛起
   旭創科技硅光模塊已量產800G產品，光迅科技實現國產化III-V族材料鍵合，打破海外壟斷。

3. 新型產業生態形成
   出現"硅光設計-代工-封測"專業化分工，臺積電推出硅光專屬工藝線，思科通過收購Luxtera構建端到端解決方案。

四、未來演進方向

1. 光電協同計算架構
   英特爾光計算互連（OCI）技術實現芯片內光I/O，使CPU與GPU間通信帶寬提升至1.6Tbps。

2. 量子點激光器突破
   中科院已實現硅基GaAs量子點激光器室溫連續激射，為全硅集成光源提供可能。

3. 可編程光子芯片
   MIT研發的12層硅光芯片支持動態重構光路，可同時處理光通信和光計算任務。

總結：硅光技術不僅解決了通信傳輸?shù)奈锢硐拗?，更催生了從底層器件到系統架構的全鏈條變革。預計到2030年，硅光芯片將滲透60%以上的通信設備，推動全球光通信市場規模突破2000億美元。該技術的成熟標志著人類正式進入"光速通信"時代，為元宇宙、量子通信等下一代技術奠定物理基礎。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
