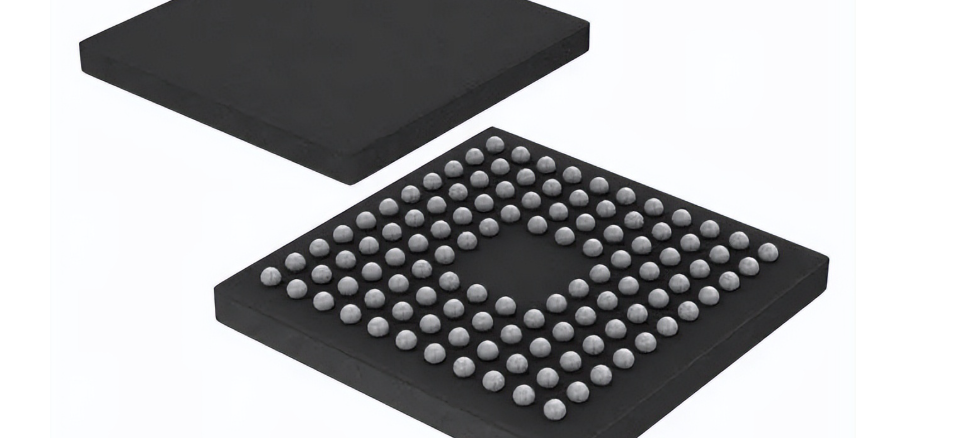

BGA（Ball Grid Array，球柵陣列）封裝是一種高密度、高性能的芯片封裝技術，廣泛應用于處理器、存儲器、FPGA等高端芯片。其制造過程復雜且精密，主要包括芯片準備、基板設計、焊球植球、回流焊接等步驟。以下是BGA芯片封裝工藝技術制造過程的詳細說明：

1. 芯片準備

• 芯片切割：

• 將晶圓上的芯片切割成單個裸片（Die）。

• 使用劃片機或激光切割技術，確保切割邊緣光滑，避免損傷芯片。

• 芯片測試：

• 對裸片進行電性能測試，篩選出合格的芯片。

• 芯片背面處理：

• 對芯片背面進行研磨和拋光，使其厚度符合封裝要求。

• 必要時在背面涂覆導熱材料（如導熱膠）以改善散熱性能。

2. 基板設計與制造

• 基板材料：

• 通常采用多層有機基板（如BT樹脂、FR-4）或陶瓷基板。

• 基板設計：

• 根據芯片的引腳布局和電氣性能要求，設計基板的布線層和焊盤。

• 基板上通常包含信號層、電源層和接地層。

• 基板制造：

• 通過光刻、蝕刻、電鍍等工藝在基板上形成電路圖案。

• 在基板表面涂覆阻焊層（Solder Mask），保護電路并定義焊盤位置。

3. 芯片貼裝

• 芯片粘接：

• 使用導電膠或非導電膠將芯片固定在基板上。

• 對于高性能芯片，可能采用熱界面材料（TIM）以提高散熱性能。

• 芯片互連：

• 引線鍵合：通過細金屬線（如金線、銅線）連接。

• 倒裝芯片：通過焊球（Bump）直接連接。

• 使用引線鍵合（Wire Bonding）或倒裝芯片（Flip Chip）技術將芯片焊盤與基板焊盤連接。

4. 焊球植球

• 焊球材料：

• 通常使用錫鉛合金（Sn-Pb）或無鉛焊料（如Sn-Ag-Cu）。

• 植球工藝：

• 使用植球機將焊球精確放置在基板底部的焊盤上。

• 焊球直徑通常為0.2mm至0.8mm，間距為0.4mm至1.27mm。

• 焊球固定：

• 通過助焊劑（Flux）將焊球臨時固定在焊盤上，防止移位。

5. 回流焊接

• 回流爐設置：

• 將貼裝好的芯片和基板放入回流爐中。

• 設置溫度曲線，確保焊球均勻熔化并形成可靠的焊點。

• 焊接過程：

• 預熱階段：使基板和焊球溫度均勻上升。

• 回流階段：焊球熔化并與焊盤形成冶金結合。

• 冷卻階段：焊點固化，形成穩定的電氣和機械連接。

6. 清洗與檢測

• 清洗：

• 使用去離子水或溶劑清洗基板表面，去除助焊劑殘留和污染物。

• 檢測：

• X射線檢測：檢查焊球的完整性和焊接質量。

• 自動光學檢測（AOI）：檢查基板表面的缺陷。

• 電性能測試：驗證封裝的電氣連接是否正常。

7. 封裝成型

• 塑封：

• 使用環氧樹脂等材料將芯片和基板封裝起來，形成保護層。

• 塑封工藝包括注塑成型和壓縮成型。

• 固化：

• 在高溫下固化塑封材料，確保封裝結構穩定。

8. 切割與分選

• 切割：

• 將封裝好的基板切割成單個BGA封裝芯片。

• 分選：

• 根據性能測試結果對芯片進行分類和分級。

9. 最終測試與包裝

• 最終測試：

• 對封裝完成的BGA芯片進行全面的功能和性能測試。

• 包裝：

• 將合格的芯片放入防靜電包裝中，準備發貨。

BGA封裝的特點

• 優點：

• 高密度引腳，適合高性能芯片。

• 電氣性能優異，信號傳輸速度快。

• 散熱性能好，適合高功耗芯片。

• 缺點：

• 工藝復雜，成本較高。

• 焊接質量檢測難度大，需要專用設備（如X射線檢測儀）。

總結

BGA封裝工藝技術是現代半導體封裝中的重要技術之一，其制造過程涉及多個精密步驟，包括芯片準備、基板設計、焊球植球、回流焊接等。隨著電子設備向高性能、小型化方向發展，BGA封裝技術將繼續發揮重要作用，并在先進封裝領域（如3D封裝、異構集成）中得到進一步發展和應用。

BGA芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
