大馬士革工藝（Damascene Process）是集成電路制造中的一項關鍵技術，主要用于在芯片中形成高密度、高可靠性的金屬互連結構（如銅互連）。它得名于古代大馬士革（今敘利亞首都）的金屬鑲嵌工藝，因其通過“鑲嵌”方式將金屬填充到預先刻蝕的溝槽中而得名。以下是對該工藝的詳細介紹：

1. 核心原理

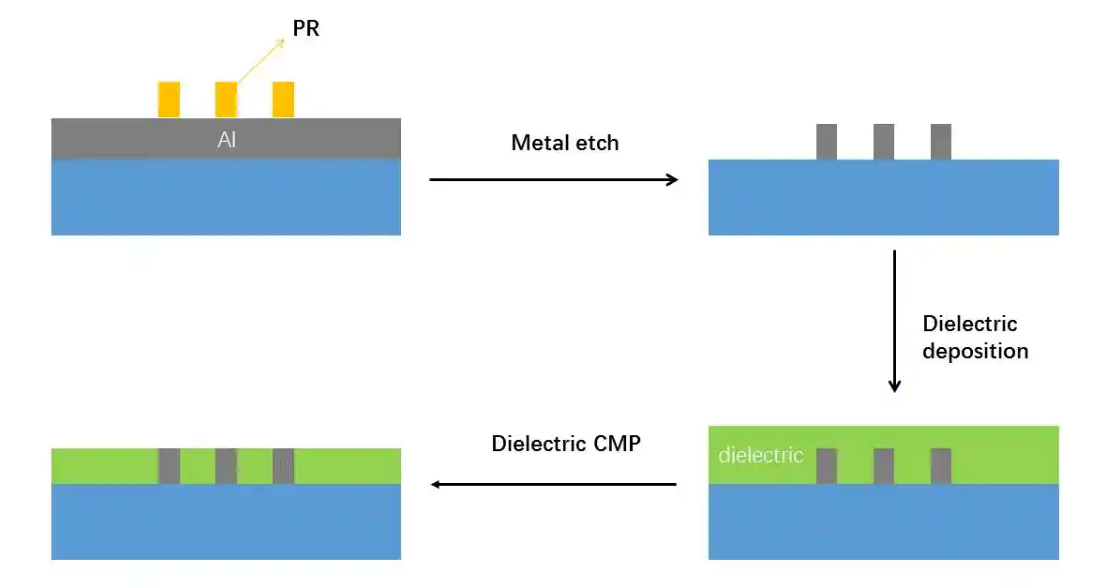

大馬士革工藝的核心是“先刻蝕溝槽，再填充金屬”，與傳統的“先沉積金屬、再刻蝕圖形”工藝相反。這種反向操作能夠更好地應對高密度、微小尺寸的互連需求，尤其是在銅（Cu）取代鋁（Al）成為主流互連材料后，大馬士革工藝成為銅互連的關鍵技術。

2. 工藝流程

大馬士革工藝通常分為以下步驟（以銅互連為例）：

(1) 介質層沉積

• 在硅片上沉積一層絕緣介質（如二氧化硅或低介電常數材料Low-k），作為金屬層之間的隔離層。

(2) 圖形化刻蝕

• 通過光刻和干法刻蝕（如反應離子刻蝕，RIE）在介質層中形成溝槽（Trench）和通孔（Via）的圖形。溝槽用于水平互連，通孔用于垂直互連。

(3) 沉積阻擋層和種子層

• 阻擋層：在溝槽內沉積一層薄金屬（如氮化鉭TaN），防止銅擴散到周圍的介質中（銅擴散會導致器件失效）。

• 種子層：在阻擋層上濺射一層薄銅，作為后續電鍍銅的導電基底。

(4) 電鍍銅填充

• 通過電化學沉積（Electroplating）將銅填充到溝槽和通孔中，直至溢出形成過厚的銅層。

(5) 化學機械拋光（CMP）

• 使用化學機械拋光去除多余的銅和阻擋層，僅保留溝槽和通孔內的銅，形成平整的表面。

•


3. 工藝優勢

• 高導電性：銅的電阻率低于鋁，降低互連電阻和功耗。

• 更好的可靠性：銅的抗電遷移（Electromigration）性能優于鋁，提高芯片壽命。

• 高密度互連：支持納米級線寬和通孔，滿足先進制程（如7nm、5nm）需求。

• 低熱預算：避免了高溫鋁刻蝕對器件的損傷。

4. 雙鑲嵌工藝（Dual Damascene）

大馬士革工藝的進階形式是雙鑲嵌工藝，即同時形成通孔（垂直連接）和溝槽（水平連接）的銅互連結構。步驟包括：

1. 在介質層中刻蝕通孔和溝槽。

2. 一次性填充銅，同時形成垂直和水平互連。

3. 通過CMP去除多余銅。

雙鑲嵌工藝減少了工藝步驟，降低了成本，并提升了互連精度。

5. 應用領域

• 邏輯芯片：CPU、GPU等需要高密度互連的芯片。

• 存儲芯片：DRAM、NAND Flash中的多層金屬布線。

• 先進封裝：用于2.5D/3D封裝中的硅通孔（TSV）和再布線層（RDL）。

6. 挑戰與改進

• 工藝復雜度：對刻蝕、CMP精度要求極高。

• 銅擴散問題：需優化阻擋層材料和厚度。

• 低介電常數材料（Low-k）集成：Low-k介質易在CMP中受損，需工藝兼容性設計。

總結

大馬士革工藝通過“先刻蝕、后填充”的方式，解決了銅無法直接干法刻蝕的難題，成為現代芯片銅互連的核心技術。隨著制程向3nm及以下節點推進，工藝優化（如原子層沉積ALD、新型阻擋層材料）將繼續推動其在半導體制造中的應用。
