錫膏印刷機的工作原理

錫膏印刷機是SMT（表面貼裝技術）工藝中的關鍵設備，其主要功能是將錫膏精確地印刷到PCB（印刷電路板）上的指定位置，以便后續的貼片機能夠準確地貼裝元器件。以下是錫膏印刷機的工作原理的詳細解釋?zhuān)?/p>

1. 定位與對準

錫膏印刷機首先通過視覺系統或機械定位裝置，精確識別PCB上的基準點，確保印刷位置的準確性。這個步驟對于保證錫膏能夠準確地覆蓋在焊盤上至關重要。

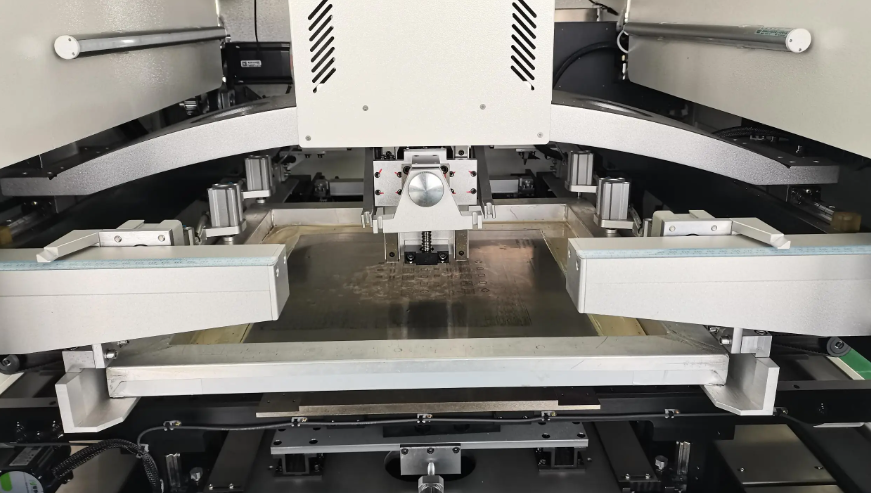

2. 刮刀擠壓

印刷頭通過刮刀的往復運動，將錫膏從錫膏杯中擠壓出來，形成連續的錫膏線條，并精確地印刷到PCB的焊盤上。在這個過程中，刮刀的速度、壓力和角度都會影響錫膏的印刷質量。

3. 回收與清潔

印刷完成后，印刷機會自動清潔刮刀刷頭，同時將多余的錫膏回收，以保持印刷質量的穩定性。這一過程有助于減少浪費并確保下一周期的印刷質量。

工作流程

1. 傳輸系統：將PCB板運輸并固定在印刷機工作臺上。

2. 視覺定位系統：將鋼網開孔位置與PCB焊盤位置對中。

3. 刮刀動作：左右刮刀把錫膏通過鋼網孔漏印于PCB焊盤上。

4. 脫模與傳輸：自動將鋼網與PCB脫模，并通過傳輸系統運輸?shù)较乱坏拦ば颉?/p>

參數控制

在錫膏印刷過程中，有幾個關鍵參數需要控制，包括刮刀速度、刮刀壓力、刮刀與模板的角度等。這些參數之間的關聯性直接影響到錫膏的印刷質量。例如，刮刀速度和壓力需要根據錫膏的黏性和PCB的設計進行調整，以確保錫膏能夠順利地注入鋼網孔。

結論

錫膏印刷機通過精密的機械系統和控制系統，實現了錫膏在PCB上的高精度印刷。這一過程不僅提高了生產效率，還保證了產品質量和可靠性，是現代電子制造行業中不可或缺的關鍵設備。隨著技術的進步，錫膏印刷機將繼續發展，為電子制造業提供更高效、更穩定的解決方案。
