半導體分立器件生產工藝流程及分立器件清洗劑介紹

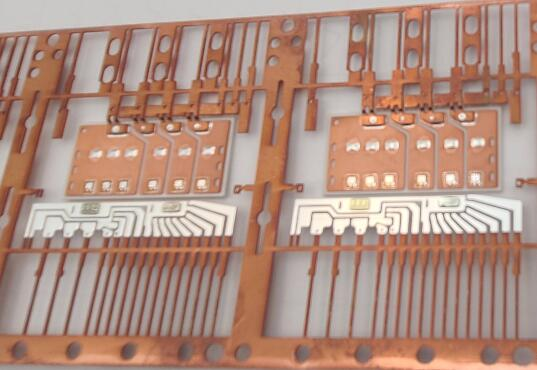

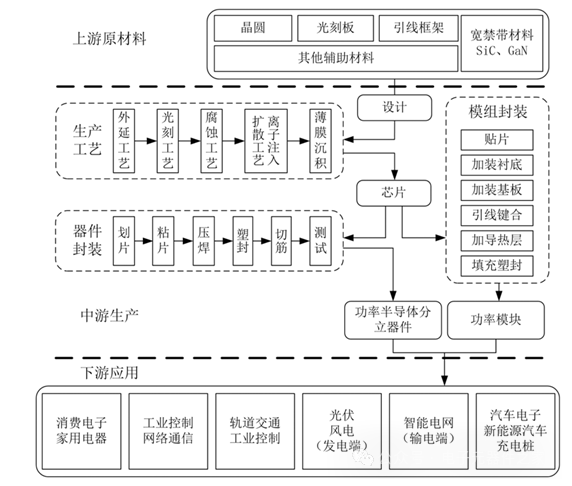

電力電子器件又稱為功率半導體器件，主要用于電力設備的電能變換和控制電路方面大功率的電子器件。功率半導體大致可分為功率半導體分立器件（Power Discrete，包括功率模塊）和功率半導體集成電路（Power IC）兩大類，在半導體產業中的結構關系如下圖所示。其中，功率半導體分立器件是指被規定完成某種基本功能，并且本身在功能上不能再細分的半導體器件。

下面合明科技小編給大家分享的是半導體分立器件生產工藝流程及分立器件清洗劑相關知識介紹，希望能對您有所幫助！

半導體分立器件生產工藝流程

分立器件的生產工藝流程是一個復雜且精細的過程，涉及多個關鍵步驟。以下是分立器件生產工藝流程的主要環節：

1、前期準備

襯底選擇：選擇合適的襯底材料，如硅（Si）、碳化硅（SiC）等。這些材料的選擇取決于器件的性能要求和工作環境。

襯底制備：通過切割和拋光等方法制備出平整的襯底表面，為后續工藝步驟提供良好的基礎。

2、晶體生長與薄膜制備

晶體生長：在襯底表面沉積晶體原料，通過熱解或氣相沉積等方法在襯底上生長出晶體。生長過程中需要控制溫度、氣氛和生長速率等參數，以確保晶體的品質。

薄膜制備：在晶體表面上通過化學氣相沉積（CVD）、物理氣相沉積（PVD）等方法沉積多層薄膜。這些薄膜用于控制器件的性能和特性，如導電性、絕緣性等。

3、圖案形成

掩膜制備：通過光刻和掩膜制備技術，在薄膜表面上制備出所需的結構和電路圖案。這一步驟是器件圖案化的關鍵，決定了器件的最終形狀和功能。

刻蝕：利用物理或化學方法去除不需要的材料部分，以形成所需的圖案結構。刻蝕過程需要精確控制，以確保圖案的準確性和完整性。

4、電極制備與封裝

電極制備：在器件上添加金屬電極，形成電極結構和引腳。電極的制備要考慮材料的導電性、穩定性及與器件的接觸性能。

背面磨?。和ㄟ^背面磨薄技術將襯底薄化到合適的厚度，以降低器件電阻和提高散熱效率。

包封：在器件表面添加保護層和封裝材料，以保護器件免受外界環境的影響并提高其可靠性。

5、測試與檢驗

性能測試：對加工完畢的芯片進行技術性能指標測試，包括電性能、熱性能、可靠性等方面的測試。這些測試有助于評估器件的性能是否符合設計要求。

質量檢驗：對生產過程中的各個環節進行質量檢驗和控制，以確保產品質量的一致性和穩定性。

分立器件清洗劑W3300介紹

分立器件清洗劑W3300是一款適用電子組裝、元器件、半導體器件焊后清洗的水基清洗劑。該產品能夠有效去除半導體元器件、電路板組裝件等助焊劑、錫膏焊后殘留物。W3300適用于超聲波清洗工藝，配合去離子水漂洗，能達到非常好的清洗效果。W3300具有良好的兼容性，可以兼容用于電子裝配、晶圓凸點和先進封裝制造過程和清洗過程中的材料兼容。

分立器件清洗劑W3300的產品特點：

1、處理鋁、銀等特別是敏感材料時確保了極佳的材料兼容性。

2、能夠有效清除元器件底部細小間隙中的殘留物，清洗后焊點保持光亮。

3、清洗速度快，效率高。

4、本產品與水相溶性好，易被水漂洗干凈。

5、配方中不含鹵素成分且低揮發、低氣味。

6、不含氟氯化碳和有害空氣污染物。

分立器件清洗劑W3300的適用工藝：

分立器件清洗劑W3300主要用于超聲波清洗工藝。

分立器件清洗劑W3300產品應用：

W3300半水基清洗劑主要用來去除電路板組裝件、陶瓷電容器元器件等器件上的助焊劑和錫膏焊后殘留物。

清洗工藝：

具體的工藝流程為：加液→ 上料→ 超聲波清洗→超聲漂洗→干燥→ 下料。

具體應用效果如下列表中所列：
