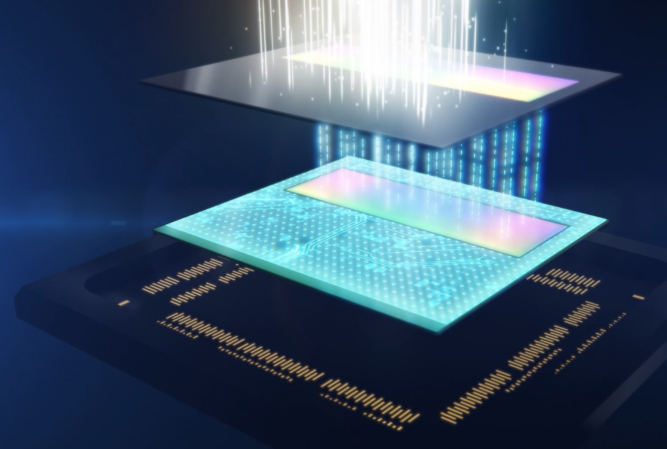

芯片垂直堆疊的優勢

一、提高集成度

芯片垂直堆疊能夠在有限的空間內集成更多的芯片，從而顯著提高系統的集成度。通過將多個芯片垂直堆疊在一起，減少了芯片之間的物理距離，節省了電路板的空間，使得電子設備能夠在更小的體積內實現更強大的功能。例如，在移動設備中，芯片垂直堆疊可以讓手機等設備在保持輕薄的同時，具備更強大的處理能力和更多的功能。

二、提升性能

垂直堆疊可以縮短芯片之間的信號傳輸路徑，減少信號延遲，從而提升系統的整體性能。多個芯片協同工作，能夠?qū)崿F(xiàn)更高的運算速度和數據處理能力。以臺積電的3DWoW硅晶圓堆疊技術為例，將7nm工藝生產的芯片性能提升至超過5nm工藝生產的芯片，功耗降低16%。

三、降低功耗

由于芯片之間的連接更緊密，信號傳輸更高效，減少了不必要的能量損耗，從而降低了整個系統的功耗。IBM和三星研發的垂直傳輸場效應晶體管（VTFET）設計能夠讓芯片上的晶體管分布更加密集，電流在晶體管堆疊中上下流動，使設備“性能提高兩倍或能源使用減少85%”。

四、節約成本

在一定程度上，芯片垂直堆疊可以利用成熟工藝的芯片，通過堆疊來達到更高性能，從而降低了對先進工藝制程的依賴，有助于降低生產成本。臺積電通過成熟工藝為客戶提供更高的性能，滿足客戶需求的同時，將先進工藝釋放給愿意付出更高價錢的客戶，實現了成本和效益的平衡。

五、增強功能多樣性

不同功能和性能的芯片可以通過垂直堆疊實現異構集成，為系統提供更豐富的功能。例如，在系統級集成中，可以將處理器、圖形處理器、內存、射頻模塊等多個芯片層在垂直方向上堆疊在一起，滿足各種復雜的應用需求。

芯片垂直堆疊的技術挑戰

• 散熱問題：多個芯片堆疊在一起會產生更多的熱量，需要更高效的散熱解決方案，否則可能會影響芯片的性能和穩定性。

• 制造工藝復雜性：芯片垂直堆疊涉及到復雜的制造工藝，包括精確的堆疊、互連和封裝等環節，對技術和設備要求較高。

• 信號干擾：芯片之間的緊密堆疊可能導致信號干擾，需要優化設計來減少干擾，確保信號傳輸?shù)馁|(zhì)量。

芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
