陶瓷基板在MEMS傳感器封裝中的優勢

陶瓷基板在微機電系統（MEMS）傳感器封裝中扮演著至關重要的角色，其優勢主要體現在以下幾個方面：

1. 優異的熱性能：陶瓷材料具有高熱導率和良好的熱穩定性，能夠有效地將傳感器工作時產生的熱量傳導出去，保證傳感器的穩定運行。這對于高精度的MEMS傳感器尤為重要，因?yàn)闇囟鹊牟▌?dòng)可能會影響傳感器的性能和測量精度。

2. 良好的機械性能：陶瓷基板具有較高的機械強度和耐磨性，能夠?yàn)镸EMS傳感器提供堅固的物理保護，抵御外界的沖擊和磨損，從而提高傳感器的耐用性和可靠性。

3. 出色的化學穩定性：陶瓷材料不易與其它化學物質發生反應，具有很好的耐腐蝕性和抗氧化性，這使得陶瓷基板能夠在各種惡劣環境下保持性能不受影響，延長傳感器的使用壽命。

4. 優良的電氣絕緣性能：陶瓷基板是優秀的電絕緣材料，可以有效地防止電磁干擾和靜電損害，確保傳感器信號的清晰和準確。

5. 適合微加工技術：陶瓷材料適合采用微加工技術進行精密加工，可以制造出復雜的三維結構，滿足MEMS傳感器微型化和多樣化的設計需求。

6. 氣密性封裝：陶瓷封裝技術可以實現高氣密性的封裝，為MEMS傳感器提供良好的內部環境，防止外界氣體和水分的侵入，保護傳感器的敏感元件。

7. 易于實現多功能集成：陶瓷基板可以與多種材料和工藝相結合，實現傳感器與其他電子元件的集成，如與信號處理器、放大器等集成，提高系統的集成度和性能。

8. 適應性強：陶瓷基板可以根據不同MEMS傳感器的特殊需求進行定制，如調整基板的熱膨脹系數以匹配硅芯片，或者采用特殊的陶瓷材料以滿足特定的應用要求。

陶瓷基板的這些優勢使其在MEMS傳感器封裝中得到了廣泛應用。例如，氧化鋁（Al2O3）陶瓷基板因其優異的絕緣性和耐高溫性，常用于MEMS器件的電絕緣層。氮化硅（Si3N4）則因其穩定性和耐磨性，適用于制作傳感器的支撐結構和封裝材料。此外，陶瓷基板的熱膨脹系數可以與硅芯片相匹配，減少熱應力，提高封裝的可靠性。陶瓷封裝技術還可以實現芯片的真空氣密封裝要求，留有空腔不妨礙MEMS器件可動結構的工作，這對于保證傳感器的性能至關重要。在實際應用中，陶瓷基板的這些特性為MEMS傳感器的高性能和高可靠性提供了有力保障。

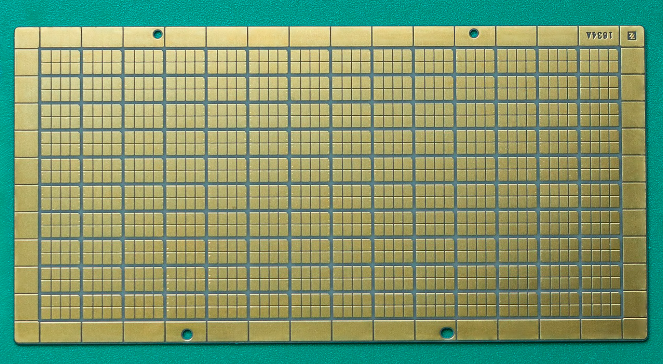

DPC陶瓷基板芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
