半導體制造流程（二） - 氧化

半導體（semiconductor）指常溫下導電性能介于導體與絕緣體之間的材料。半導體應用領域非常廣泛。從科技或是經濟發展的角度來看，半導體的重要性都是非常巨大的。大部分的電子產品都和半導體有著極為密切的關聯。常見的半導體材料有硅、鍺、砷化鎵等，硅是各種半導體材料應用中最具有影響力的一種。

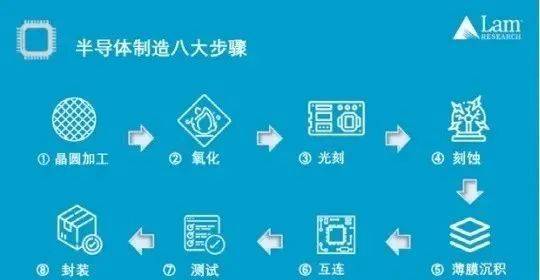

每個半導體產品的制造都需要數百個工藝，整個制造過程分為八個步驟：晶圓加工 - 氧化 - 光刻 -刻蝕 - 薄膜沉積 - 互連 - 測試 - 封裝。今天小編給大家介紹的是半導體制造的第二個步驟：氧化，希望能對大家有所幫助！

半導體制造第二步 氧化

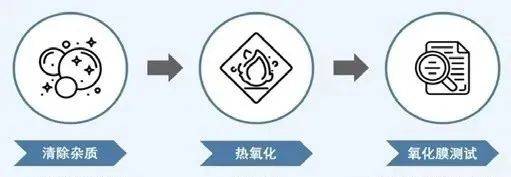

氧化過程的作用是在晶圓表面形成保護膜。它可以保護晶圓不受化學雜質影響、避免漏電流進入電路、預防離子植入過程中的擴散以及防止晶圓在刻蝕時滑脫。氧化過程的第一步是去除雜質和污染物，需要通過四步去除有機物、金屬等雜質及蒸發殘留的水分。清潔完成后就可以將晶圓置于 800至 1200 攝氏度的高溫環境下，通過氧氣或蒸氣在晶圓表面的流動形成二氧化硅（即“氧化物”）層。氧氣擴散通過氧化層與硅反應形成不同厚度的氧化層，可以在氧化完成后測量它的厚度。

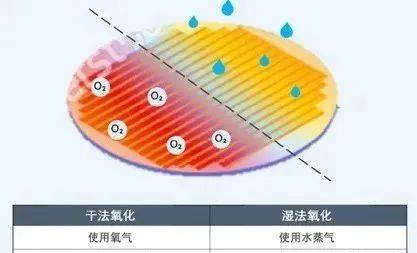

干法氧化和濕法氧化根據氧化反應中氧化劑的不同，熱氧化過程可分為干法氧化和濕法氧化，前者使用純氧產生二氧化硅層，速度慢但氧化層薄而致密，后者需同時使用氧氣和高溶解度的水蒸氣，其特點是生長速度快但保護層相對較厚且密度較低。

除氧化劑以外，還有其他變量會影響到二氧化硅層的厚度。首先，晶圓結構及其表面缺陷和內部摻雜濃度都會影響氧化層的生成速率。此外，氧化設備產生的壓力和溫度越高，氧化層的生成就越快。在氧化過程，還需要根據單元中晶圓的位置而使用假片，以保護晶圓并減小氧化度的差異。
