一、波峰焊結構原理

波峰焊是指將熔化的軟釬焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波峰,亦可通過向焊料池注入氮氣來形成，使預先裝有元器件的印制板通過焊料波峰，實現元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。波峰焊機主要是由運輸帶，助焊劑添加區，預熱區和波峰錫爐組成。

二、波峰焊設備保養

設備長時間運行，粘附凝固的松香油、助焊劑等有機化學或無機物污染物，為了更好地避免PCB的二次污染及確保工序的順利實施，必須按時對機器設備配件等開展維護清潔。通常依據生產制造具體情況，定時執行開展，如每天、周、月、每季度等，相關內容供參考：

（一）波峰焊每天維修保養主要內容：

1．清除錫池內殘渣，用錫勺將錫表面全部錫渣收集在一起，并加還原粉還原錫渣內部分碎錫；結束以上流程后，將錫爐歸位.

2．用碎布蘸玻璃水將防護玻璃內外擦洗潔凈

3．用手刷蘸清潔劑將鏈爪上臟物刷潔凈，用竹簽將藏于鏈爪與黑片間的臟物清除潔凈

4.將噴霧抽風罩內的過濾網拆下來用清潔劑清潔潔凈

（二）波峰焊每周維修保養主要內容：

1、清除錫爐波部件；

2、用潔凈碎布將入端，PCB感應器擦拭潔凈；

3、擦除兩波錫泵軸承的臟潤滑油，用油槍將新油經過油噴壓入軸承內；

4、拆下來松香油區、加熱區的抽風軟管，將內部結構松香油等臟物清洗；

5、清除機身外殼、底座、爐內壁、松香油缸及洗爪。

（三）波峰焊每月維修保養主要內容：

1、清除松香油噴咀滑軌、位置距離傳感器，并給滑軌涂上新的潤滑油；

2、拆下來控制柜上的降溫風機，將隔離柵清洗風干后再再次安上；

3、給傳動鏈條加新潤滑油；清潔傳動鏈條轉動馬達以及網罩；

4、拆下來松香油噴咀，檢驗內部結構密封膠圈有損壞；

5、將整體兩發波器起拆下，清潔凈錫泵下端的錫渣等臟物，軸承的臟潤滑油，清潔馬達網罩，用油槍將新油通油嘴壓入軸承內。

（四）波峰焊每季度維修保養主要內容：

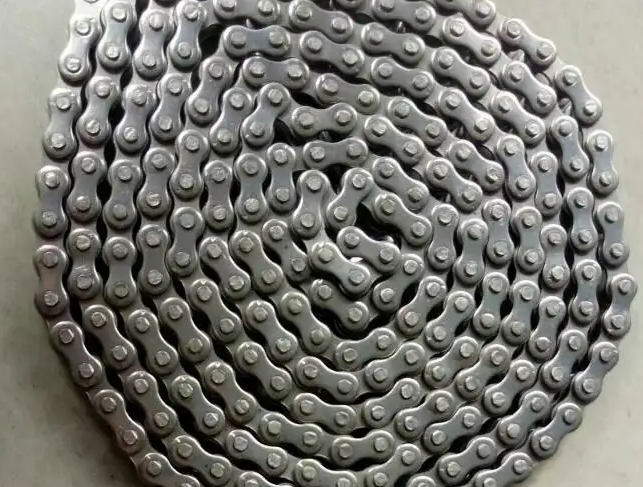

1、將整體傳動鏈條或鏈爪拆下來，用清潔劑泡洗干凈，再次裝之后并加潤滑油；拆裝流程下述：拆下來傳動鏈條上常用的連接鏈，將入端的張緊齒輪部件拆下來，將傳動鏈條整體從出端拖出；

2、清潔結束后重裝即可

三、波峰焊鏈條保養清洗介紹

波峰焊在線清洗鏈爪作為波峰焊機日常維護，將鏈爪上的助焊劑和錫渣殘留清洗干凈，以防止污染和損壞PCB是必不可少的。目前業內普遍采用溶劑型清洗劑完成清洗的危害是什么？火災安全隱患！對環境破壞性和對人體危害性大，其使用安全性不理想。

而普通的水基清洗劑為什么不能應用于波峰焊在線清洗鏈爪？通常的水基清洗劑含有表面活性劑易產生泡沫，無法滿足在線清洗，也不能避免波峰爐在連續運轉過程中，從鏈爪上漫延到PCB板上的清洗劑殘留液引起后續焊接工藝的炸錫現象，PCB板面絕緣性能下降、及對鋁合金工件產生腐蝕等負面影響。

那么，怎樣才能避免以上碳氫清洗劑和普通水基清洗劑帶來的不足呢？關鍵在于解決水基清洗劑的泡沫、揮發速度和材料兼容性方面的問題。不產生泡沫，揮發速度較快，才能避免炸錫、PCB板面絕緣性能下降的負面影響。

合明科技W365正是基于以上技術要點進行研發的在線鏈爪清洗專用水基清洗劑。W365不含表面活性劑，不會產生泡沫，獨特配方解決了揮發性和材料兼容性的問題，其清洗力較常用的在線溶劑清洗劑好，是優良的在線鏈爪水基清洗劑。
