以下是集成電路封裝工藝種類的系統解析，綜合技術演進、結構特點和應用場景，結合行業最新發展趨勢整理而成：

一、傳統基礎封裝工藝

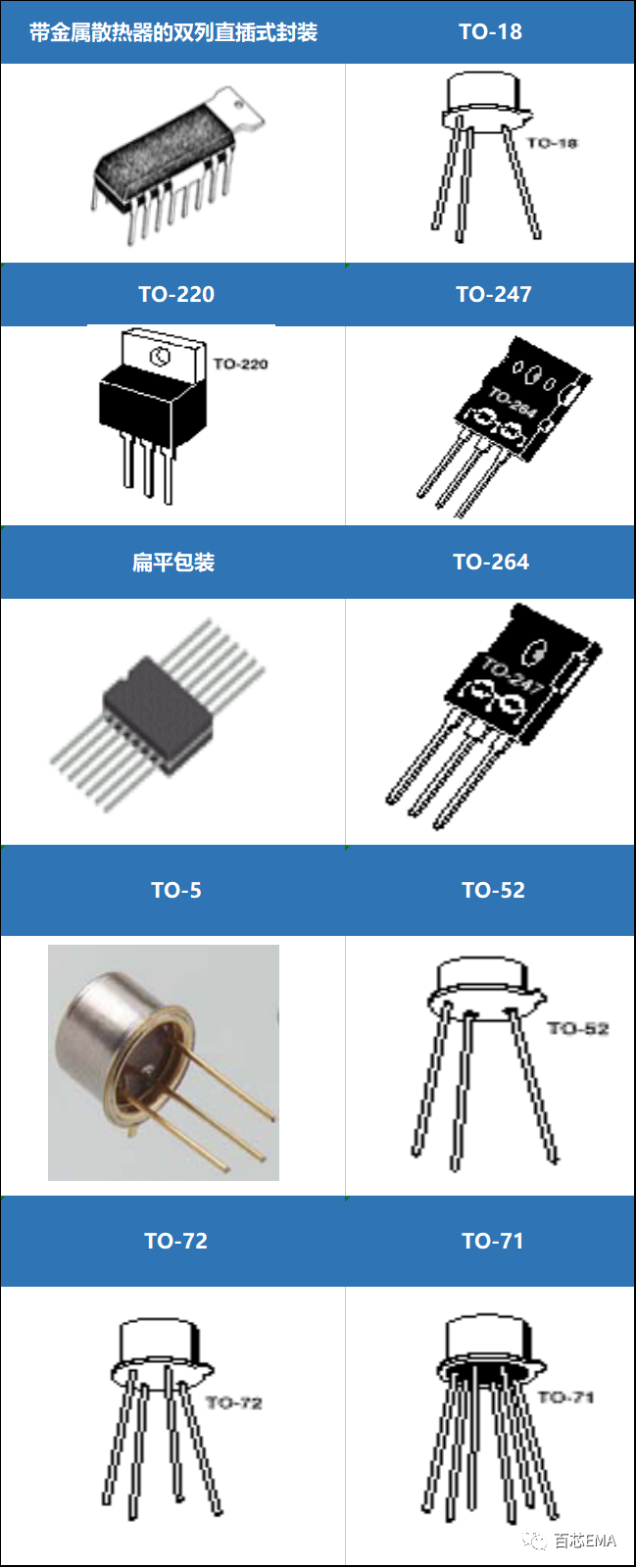

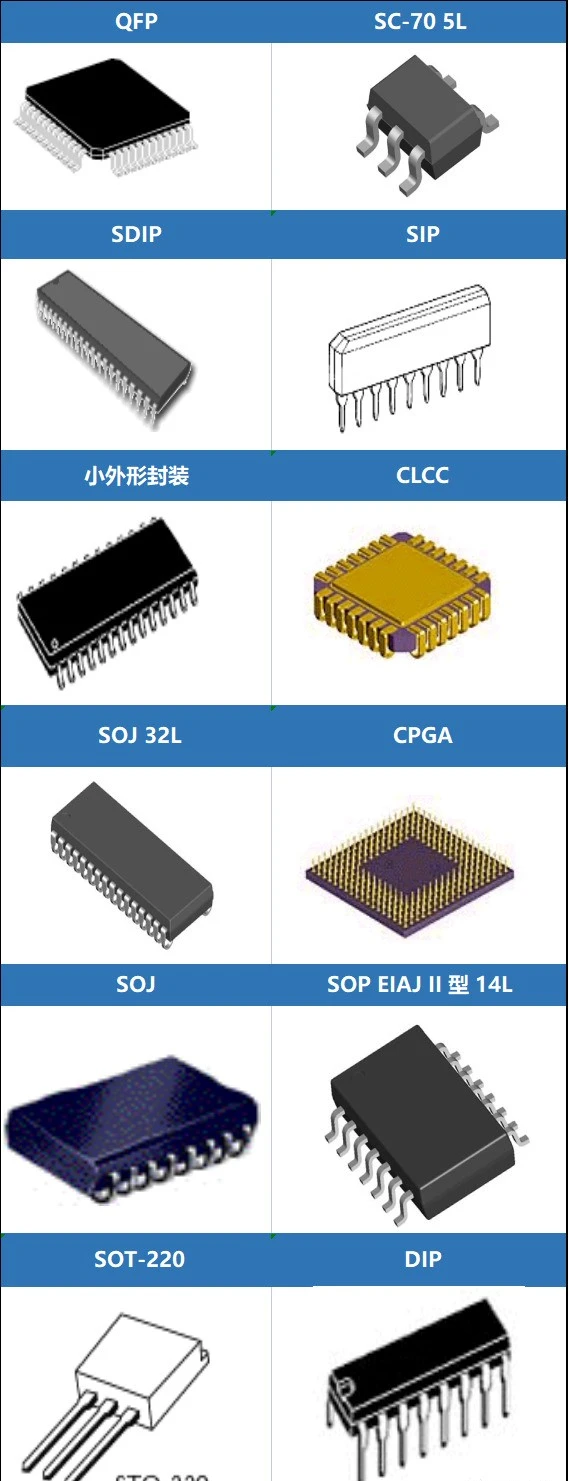

1. DIP（雙列直插式封裝）

• 結構：兩側平行引腳直插PCB通孔，陶瓷/塑料外殼。

• 特點：引腳數≤100，機械強度高，手工焊接方便；但體積大，頻率低（＜100MHz）。

• 應用：早期CPU（如8088）、低復雜度IC。

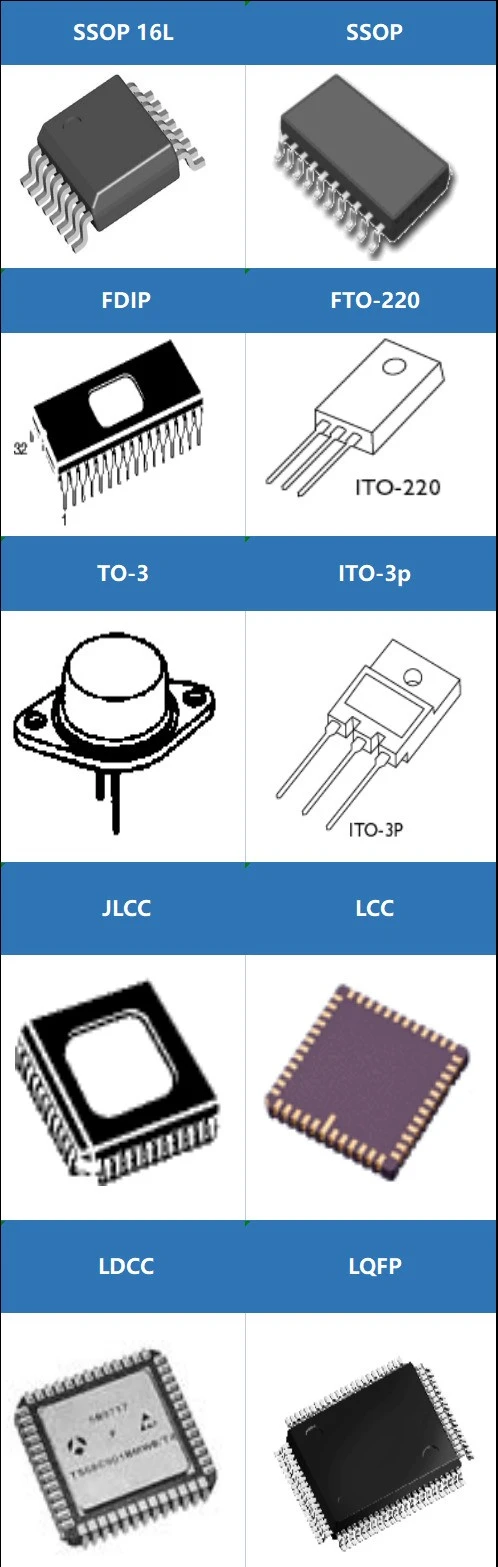

2. SOP/SSOP（小外形封裝）

• 結構：L形引腳表面貼裝，塑料或陶瓷基底，引腳數10-40。

• 演變：衍生SOIC（更?。SSOP（超薄間距0.65mm）。

• 優勢：成本低，自動化生產效率高，占板面積小。

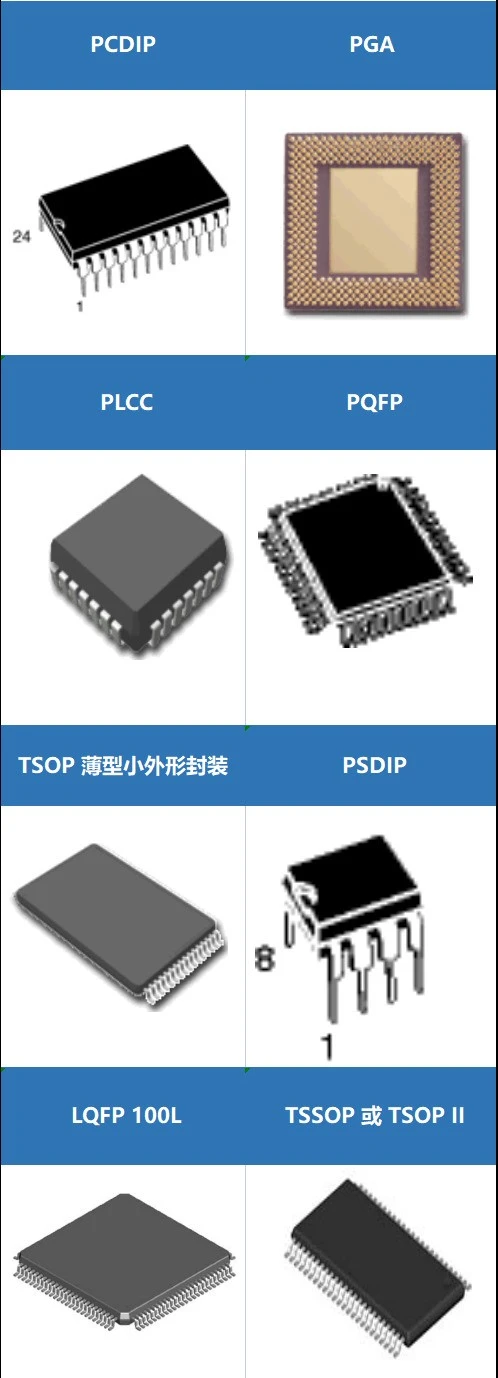

3. QFP（四側引腳扁平封裝）

• 結構：四邊展開翼形引腳，引腳中心距0.4–1.0mm。

• 局限：引腳數＞300時焊接良率下降，高頻信號易受干擾。

二、高密度先進封裝工藝

1. BGA（球柵陣列封裝）

• PBGA（塑料基）：成本低，計算機主板常用

• CBGA（陶瓷基）：軍工/航天的耐高溫方案

• μBGA/CSP：芯片尺寸級封裝

• 相同400引腳：QFP面積160cm2 → BGA僅7cm2

• 自校準效應提升貼裝精度（公差0.3mm vs QFP 0.08mm）

• 革命性設計：底部矩陣錫球替代引腳，間距1.5–0.3mm。

• 優勢對比：

• 分支：

2. CSP（芯片級封裝）

• 阻抗降低30%，信號延遲改善

• 散熱路徑僅0.2mm，熱阻優化40%

• 定義：封裝體尺寸≤1.2倍芯片尺寸，引腳數理論可達1000+。

• 性能突破：

• 應用：手機存儲器、IoT模組。

3. WLCSP（晶圓級封裝）

• 流程整合：直接在晶圓上完成凸點、測試、切割，省去基板。

• 適用場景：超小型傳感器（如MEMS麥克風）。

三、系統級集成封裝

1. SiP（系統級封裝）

• 核心價值：多芯片+被動元件3D堆疊，實現完整子系統。

• 案例：蘋果Watch S系列芯片集成處理器、內存、射頻模塊。

2. 3D IC（三維封裝）

• 技術：TSV硅通孔垂直互連，堆疊密度提升5–10倍。

• 挑戰：熱管理復雜度劇增，需協同設計散熱微通道。

四、特殊材料封裝

五、封裝核心工藝流程

graph LRA[晶圓切割] --> B[Die Attach 芯片貼裝]B --> C[Wire Bonding 引線鍵合]C --> D[Molding 塑封]D --> E[Laser Marking 打標]E --> F[Final Test 終測]

• 鍵合技術：金線（高頻）、銅線（成本優）、倒裝焊（Flip-Chip）

• 環保趨勢：無鉛焊料、無鹵素EMC（環氧模塑料）

六、技術演進與未來方向

1. 微型化持續：從DIP→QFP→BGA→CSP，單位面積I/O密度提升100倍。

2. 異質集成：SiP融合硅/化合物半導體，支持AI芯片異構計算。

3. 埋入式封裝：PCB層間嵌入芯片，縮短布線長度50%。

封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
