水基清洗劑在攝像模組指紋模組清洗中的應用

文章關鍵詞導讀：水基清洗劑、攝像模組清洗指紋模組清洗、PCBA線路板清洗

一、攝像頭模組的應用領域

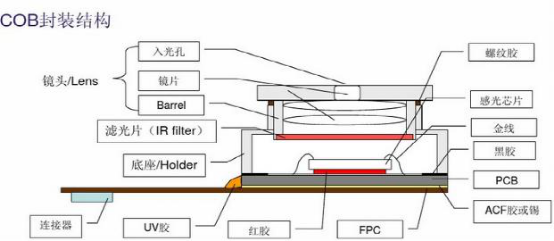

二、攝像頭模組的構造

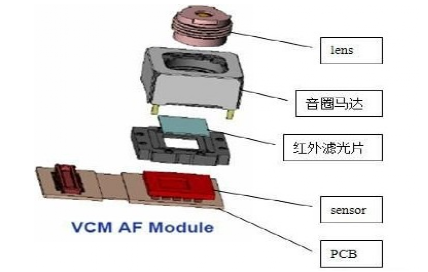

攝像頭模組主要由鏡頭、傳感器Sensor、后端圖像處理芯片、軟板四個部分組成。模組是影像捕捉至關重要的電子器件，器件的潔凈決定了模組使用的效果。在生產裝置過程中對元件清潔方面的要求很高。

三、攝像頭模組發展的結果特點

1.感知與處理的信號更加微弱與靈敏。這就要求更小的背景“噪聲”，更為潔凈的PCB；

2.工作頻率更高，帶寬更寬。也就要求電路環境的更高的一致性，更少的引起干擾的異物；

3.更輕、更小的元件，如0201以至更小的chip元件的引入<.li>

4.更高的組裝密度，如元件間距小于0.2mm;

5.結構不同、焊點清洗部位隱蔽的新型器件如：microBGAs、Flip-Chips等的引入

6.更高的耐（電）壓趨勢

7.更惡劣的工作環境的適應性等等

四、相應清洗工藝要求

1、在清洗劑方面的要求

a、選擇與使用焊劑匹配的清洗劑

b、清洗劑能適應不同情況，不會因生產工藝微小的改變而無法適應

c、要求清洗劑粘度低，流動性好，以適應微細間隙部分的清洗

d、清洗劑提供商有足夠的技術儲備，能提供強大的技術支持

e、低成本

2、在工藝和設備上的要求

a、勝任高精、高密、組裝有microBGAs、Flip-Chips等高新元器件的高潔凈清洗

b、無毒、低毒、防火、防爆

c、溶劑內循環，低排污

d、參數自控，特別是潔凈度自控

3、相對于傳統溶劑清洗劑，水基清洗劑體現在以下幾個方面：

a、使用安全，無閃點；

b、無毒，對人體危害小；

清洗壽命長，相對成本低；

c、能徹底有效去除各種殘留物，滿足高精、高密、高潔凈清洗要求；

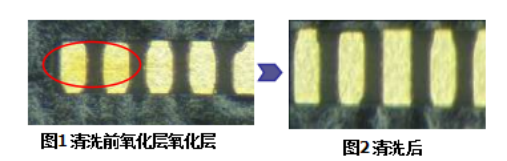

殘留物如：免洗錫膏殘留清洗、助焊劑殘留清洗、極性污染物、非極性污染物、離子污染物、灰塵、手印、油污，以及溶劑清洗劑無法去除的金屬氧化層（見圖1圖2）。

五、環保清洗工藝

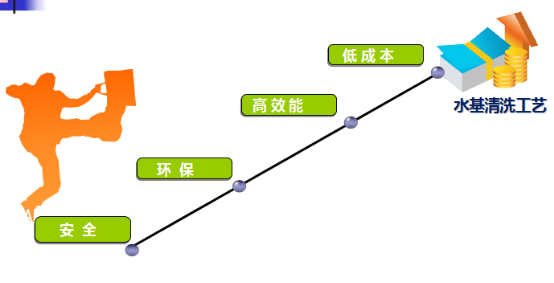

高效、高規格、環保安全的水基清洗工藝是最理想的選擇，也是未來清洗業的發展方向和必經之路。
